Creazione e posizionamento delle istanze dei fori avanzati

Per creare e posizionare le istanze dei fori avanzati:

  1. Nel PropertyManager, selezionare la scheda Posizioni.
    È possibile selezionare più punti o usare uno schizzo per creare diversi fori.
    Se l'utente dimentica di selezionare la scheda Posizioni e fare clic su , il software chiede di selezionare un punto sulla faccia per posizionare il foro. Fare clic su OK nel messaggio di richiesta per aprire la scheda Posizioni e la barra degli strumenti Schizzo.
  2. Fare clic su Rettangolo centrale (barra degli strumenti Schizzo) e disegnare un rettangolo utilizzando l'origine dello schizzo sulla faccia come centro.
  3. Fare clic su per chiudere il PropertyManager Rettangolo centrale e tornare al PropertyManager Posizione del foro.

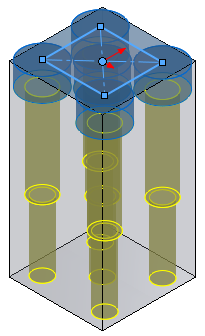

    Il software crea cinque istanze del foro, incluso un punto di schizzo in corrispondenza dell'origine selezionata. Si desidera rimuovere l'istanza centrale.

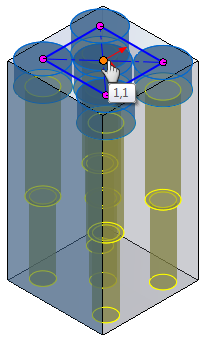

  4. Sotto Istanze da saltare, selezionare la sfera dell'istanza centrale per rimuovere solo questa istanza dall'anteprima.
    Sotto Opzioni schizzo, è possibile selezionare Crea istanze nella geometria di costruzione per creare le istanze utilizzando la geometria di costruzione.
