고급 구멍

고급 구멍 요소 작성

1. 간단한 돌출 블록 파트를 작성합니다.
   미리보기의 시각화를 개선하려면 Ctrl을 누른 상태에서 모든 면을 선택하고 표현을 클릭합니다. 작업 창의 유리에서 투명 유리를 더블 클릭하여 해당 표현을 적용합니다.
2. 고급 구멍 (피처 도구 모음) 또는 삽입 > 피처 > 고급 구멍을 클릭합니다.

   PropertyManager가 열리고 근접 플라이아웃이 표시됩니다.

3. PropertyManager의 유형 탭에 있는 근접 면 및 원거리 면에서 면을 선택합니다.
   구멍의 임시 미리보기가 나타납니다. 면에 대한 초기 선택에 따라 위치는 임시적입니다. 나중에 위치를 설정합니다.


4. 근접 플라이아웃에서 활성 요소 아래에 요소 삽입을 클릭하여 근접 요소를 고급 구멍에 추가합니다.
5. PropertyManager의 근접 면 및 원거리 면에서 원거리를 선택한 다음 모델에서 반대편 면을 선택합니다.

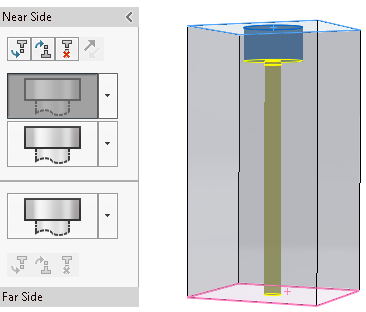

   근접 플라이아웃이 이제 두 가지 근접 요소를 표시합니다. 원거리 플라이아웃이 활성화되고 하나의 요소를 포함합니다. 플라이아웃은 막대로 구분됩니다.

   플라이아웃의 기본 요소 유형은 카운터보어 입니다.





   그 다음 요소 스팩을 설정합니다.

요소 스팩 설정

1. 근접 플라이아웃에서 활성화할 최상위 요소를 선택합니다. 카운터보어를 구멍 유형으로 유지할 수 있지만 일부 설정을 수정해야 합니다.
2. 요소 스팩에서:
   1. 유형에 소켓 머리 캡 나사를 선택합니다.
   2. 크기에 1/4을 선택합니다.
   근접 요소의 임시 미리보기가 업데이트됩니다.


3. 플라이아웃에서 두 번째 근접 요소에 대해 를 클릭한 다음 직선을 클릭합니다.

   해당 요소에 대한 스팩을 수정하려면,

4. 요소 스팩에서:
   1. 유형에 나사 여유값을 선택합니다.
   2. 크기에 1/4을 선택합니다.
   3. 사용자 정의 크기 조절에서는 마침 조건을 블라인드로 설정하고 깊이를 1로 설정합니다.

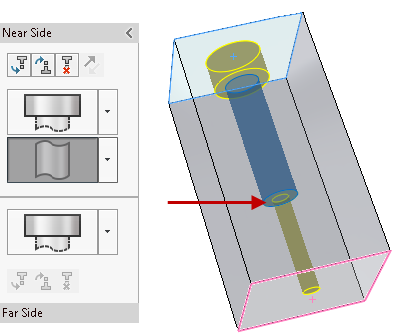

   미리보기가 업데이트되어 직선 요소에 대해 수정된 크기와 깊이가 표시됩니다.


   플라이아웃에서 요소를 끌어 놓아 다시 배치할 수 있습니다. 끌기 작업으로 인해 요소에 오류가 발생하면 해당 요소가 강조 표시됩니다. 요소에 커서를 놓으면 오류 메시지가 표시됩니다.



   원거리 요소가 카운터보어로 설정됩니다. 탭 나사산 요소가 되도록 수정하려면,

5. 원거리 플라이아웃에서 원거리 요소에 대해 를 클릭한 다음 나사산을 클릭합니다.
6. 요소 스팩에서:
   1. 유형에 탭 구멍을 선택합니다.
   2. 크기에 1/4-20을 선택합니다.
   다음 요소까지 마침 조건 때문에 원거리 요소가 중간 근접 요소까지 업데이트됩니다.



다음으로 인스턴스를 작성하고 배치합니다.

고급 구멍 인스턴스 작성 및 배치

1. PropertyManager에서 위치 탭을 선택합니다.

   여러 개의 점을 선택하거나 스케치를 사용하여 여러 개의 구멍을 작성할 수 있습니다.

   위치 탭을 선택하는 것을 잊고 를 클릭하면 구멍을 배치할 면의 한 점을 선택하라는 메시지가 표시됩니다. 메시지에서 확인을 클릭하면 위치 탭과 스케치 도구 모음이 열립니다.
2. 중심 사각형 (스케치 도구 모음)을 클릭하고 면의 스케치 원점 을 중심으로 사각형을 스케치합니다.
3. 를 클릭하여 중심 사각형 PropertyManager를 닫고 구멍 위치 PropertyManager로 돌아옵니다.
   선택한 원점의 스케치 점을 포함해 다섯 개의 구멍 인스턴스가 작성됩니다. 중심 인스턴스를 제거하려면,


4. 인스턴스 건너뛰기에서 중심 인스턴스 구체를 선택하여 미리보기에서 해당 인스턴스만 제거할 수 있습니다.
   스케치 옵션에서 보조선에서 인스턴스 작성을 선택하면 보조선을 사용하여 인스턴스를 작성할 수 있습니다.
