곡면 포장으로 모든 면에 지오메트리 작성

곡면 포장 피처를 사용하여 모든 면 유형에 지오메트리를 작성할 수 있습니다. 모든 면 유형에서 스케치를 곡면 포장할 수 있을 뿐 아니라 여러 면에서 스케치를 곡면 포장할 수 있습니다. 이전에는 곡면 포장 피처가 원통형 및 원추형 면만 처리했으며 한 번에 하나의 면만 작업할 수 있었습니다.

2가지 방법 중 선택하여 곡면 포장을 작성할 수 있습니다. 해석 방법은 기존 동작을 유지하며, 원통 또는 원추 전체에서 스케치를 완전히 곡면 포장할 수 있습니다. 자유곡선 곡면 방법은 모든 면 유형에서 스케치를 곡면 포장합니다. 이 방법의 한계는 모델 전체를 곡면 포장할 수 없다는 것입니다.

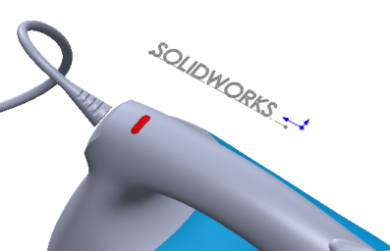

해석 방법		자유곡선 곡면 방법

PropertyManager 및 미리보기도 새롭게 바뀌었습니다. PropertyManager의 옵션이 더욱 적절한 순서로 표시되고, 아이콘을 크게 하여 사용 가능한 여러 곡면 포장 유형을 서로 구분할 수 있도록 하였습니다. 미리보기에는 대상 면에서 곡면 포장이 시작되는 지점을 보여주는 안내점이 표시됩니다.

곡면 포장 지오메트리를 모든 면에 작성하는 방법:

1. 드라이브 문자:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\parts\iron.sldprt를 엽니다.



2. 곡면 포장 (피처 도구 모음) 또는 삽입 > 피처 > 곡면 포장을 클릭합니다.
3. 그래픽 영역에서 SOLIDWORKS 스케치를 선택합니다.
4. PropertyManager에서 다음을 수행합니다.
   1. 포장 유형으로 볼록을 클릭합니다.
   2. 포장 방법으로 자유곡선 곡면을 클릭합니다.
5. 철의 상단 핸들을 따라 면을 선택합니다. 총 6개가 있습니다.



6. PropertyManager의 포장 파라미터 아래에서 두께 를 2mm로 설정하고 을 클릭합니다.
