SpeedPak 개선 사항

SpeedPak에 참조 지오메트리와 곡선을 포함할 수 있습니다. 모든 수준의 어셈블리에서 스케치를 선택하여 SpeedPak에 포함할 수 있습니다.

이전에는 SpeedPak에 상위 수준의 흡수 안된 스케치가 모두 포함되었습니다. 제외하고 싶은 상위 수준 스케치를 억제해야 했고 하위 어셈블리에 있는 스케치는 선택할 수 없었습니다.

SpeedPak에 참조 지오메트리와 곡선을 포함하려면 다음을 수행합니다.

  1. 드라이브 문자:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\assemblies\speedpak\gearbox.sldasm을 엽니다.

  2. ConfigurationManager 탭에서 기본 구성을 오른쪽 클릭한 후 SpeedPak 추가를 클릭합니다.
  3. 그래픽 영역에서 포함할 면 으로 표시되는 4개의 면을 선택합니다.

    이러한 면 중 3개는 축 - 드라이브 부품입니다.
  4. PropertyManager의 포함에서 포함할 참조 지오메트리, 스케치 및 곡선 을 클릭합니다.

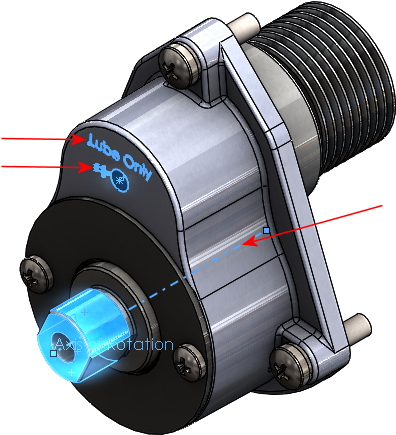

  5. 그래픽 영역에서 회전 축, Lube Only 텍스트 및 표시되는 Lube Arrow 스케치를 선택합니다.

  6. PropertyManager의 옵션에서 고스트 그래픽 제거를 선택합니다.
  7. 를 클릭합니다.
    해당 스케치와 축이 SpeedPak에 포함됩니다.
