Przy użyciu technologii przeglądania WebGL SOLIDWORKS PDM Web2 umożliwia dynamiczne wyświetlanie podglądu plików SOLIDWORKS i eDrawings.

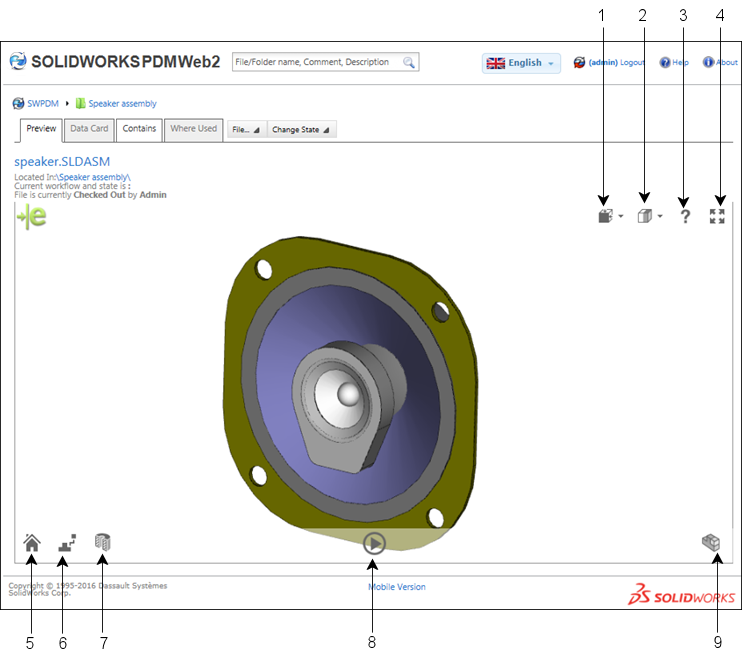

Na stronie podglądu eDrawings są wyświetlane narzędzia oraz obszar graficzny.
| 1 |
Orientacja widoków |
Wyświetla model w widokach standardowym, nazwanym lub perspektywicznym. |
| 2 |
Wyświetlanie |
Wyświetla model w widokach Krawędziowy, Cieniowane zarysy lub Cieniowany. |
| 3 |
Pomoc |
Wyświetla gesty myszy i gesty ekranu dotykowego służące do obracania, przesuwania, powiększania oraz dopasowywania modelu do ekranu. |
| 4 |
Pełny ekran |
Wyświetla podgląd w całym oknie przeglądarki. Aby zakończyć pracę w trybie pełnoekranowym, należy kliknąć ponownie.
|
| 5 |
Zresetuj |
Przywraca model lub rysunek do stanu z chwili otwarcia. Po kliknięciu przycisku Resetuj wszystkie obroty, przesunięcia, przeniesienia komponentów i zmiany orientacji zostają wycofane.
|
| 6 |
Rozstrzel |
Pozwala kontrolować zakres rozstrzelenia z użyciem suwaka. |
| 7 |
Widoki sekcji |
Tworzy płaszczyzny przekroju poprzecznego. |
| 8 |
Animuj widoki |
Animuje model. |
| 9 |
Komponenty |
Kliknąć prawym przyciskiem myszy w obszarze graficznym lub kliknąć Komponenty, aby wybrać jedną z następujących opcji:
|
Pokaż wszystkie
|
Pokazuje wszystkie ukryte komponenty.
|
|
Ukryj/pokaż
|
Ukrywa wybrany komponent lub wyświetla ukryty komponent.
|
|
Przezroczysty/pełny
|
Czyni wybrany komponent bryłowy przezroczystym lub czyni przezroczysty komponent z powrotem bryłowym.
|
|
Wyizoluj
|
Ukrywa wszystkie komponenty z wyjątkiem wybranego.
|
|
Narzędzia Widoki sekcji, Orientacja widoków, Wyświetlaj i Animuj widoki są dostępne dla plików części i złożeń. Narzędzia Rozstrzel i Komponenty są dostępne tylko dla plików złożeń.
