Lista materiałów

Na karcie Lista materiałów widać LM elementu, która odpowiada strukturze elementu, oraz nazwane LM dla wybranego elementu.

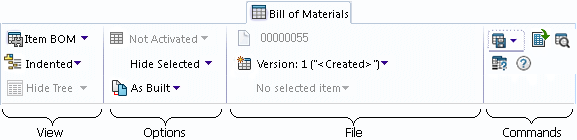

Bardziej szczegółowe informacje zawarto w części Listy materiałów. Na poniższej ilustracji pokazano kartę Lista materiałów dla elementu. Można również przeglądać inne typy LM z karty Lista materiałów; patrz Pomoc Eksploratora plików SOLIDWORKS PDM .

Lista jest generowana na podstawie bazy danych przechowalni i nie uwzględnia lokalnych zmian, które nie zostały zaewidencjonowane.

BOM_UI_Items

widok

Menu wysuwane Lista materiałów (LM) Wybrać szablon LM elementów (domyślnie LM elementu) lub nazwaną LM. Szablon definiuje kolumny LM. Zarządzanie szablonami LM odbywa się za pomocą narzędzia administracyjnego.
Menu wysuwane Widok LM Określić, jak ma być wyświetlana zawartość LM.
  • Wcięte wyświetla wszystkie elementy w widoku hierarchicznym.
  • Tylko części wyświetla tylko elementy bez elementów potomków w widoku płaskim. Ilości elementów, do których odnosi się więcej niż jeden element rodzica, są kumulowane.
  • Tylko najwyższy poziom wyświetla tylko elementy najwyższego poziomu.
Menu wysuwane Widok drzewa Nieobsługiwane dla LM elementów.

W przypadku obliczonych LM przełącza wyświetlanie okienka drzewa LM.

Opcje

BOM_UI_Not_Activated_control Aktywacja Steruje widocznością Listy materiałów w widoku Lista materiałów.
BOM_UI_Show_selected_control Wybrany plik Pokazuje lub ukrywa wybrany plik najwyższego poziomu w liście plików LM.
BOM_UI_As_Built_control Wersja odniesienia Wskazuje, czy wersje komponentów, które są wyświetlone, są wersjami podczas tworzenia złożenia, czy też są najnowszymi wersjami komponentów.

Plik

Plik źródłowy (Tylko do odczytu). W przypadku LM elementów jest to identyfikator elementu.

Z kolei w przypadku obliczonych LM jest to nazwa pliku złożenia lub rysunku.
Wersja pliku W przypadku LM elementów wybiera wersję elementu, dla której ma zostać wyświetlona LM. W przypadku nazwanych LM wyświetla wersję skojarzonego elementu.
Jeśli dotycząca nazwanej LM ikona Aktualizuj wersję źródła na końcu pola tekstowego ma postać , istnieje nowsza wersja elementu źródłowego i można o niego zaktualizować dane nazwanej LM. Z kolei gdy ikona ma postać , nazwana LM jest oparta na najnowszej wersji elementu.

W przypadku obliczonych LM pozwala na wybór wersji pliku źródłowego, dla której ma być wyświetlana LM.
Konfiguracja Nieobsługiwane dla LM elementów.

W przypadku obliczonych LM pozwala na wybór konfiguracji pliku źródłowego, dla której ma być wyświetlana LM.

Polecenia

Menu wysuwane Zapisz Należy wybrać jedną z poniższych opcji:
  • Zapisz – zapisuje LM.
  • Zapisz jako plik CSV – tworzy plik wartości rozdzielanych przecinkami (CSV).
  • Zapisz jako LM – tworzy nazwaną LM.
BOM_UI_Open_as_CSV_file Otwórz jako plik CSV Otwiera LM jako plik CSV w programie Excel.
Wyszukaj Wyszukuje ciąg tekstowy w LM.
Porównaj z Zmienia układ karty Lista Materiałów w celu umożliwiania wyboru drugiej LM w celu porównania.
BOM_UI_Switch_View Przełącz widok Nieobsługiwane dla LM elementów.

Dostępne, gdy folder zawiera aktywowane lub nazwane LM.

Pozwala przełączyć widok LM, w którym górna część prawego panelu zawiera LM nazwane i aktywowane w danym folderze.
Filtr Tylko nazwane LM.

Otwiera okno dialogowe Filtr, gdzie można określić zawartość LM do wyświetlania.

Numery pozycji Tylko nazwane LM.

Otwiera okno dialogowe Numery pozycji.

Wyewidencjonuj Tylko nazwane LM.

Wyewidencjonowuje nazwaną LM.

Zaewidencjonuj Tylko nazwane LM.

Ewidencjonuje nazwaną LM.
Pomoc Daje dostęp do pomocy kontekstowej.

Menu podręczne

Klikamy prawym przyciskiem myszy w liście LM, aby wybrać plik i wyświetlić poniższe polecenia.

Przejdź do nowego okna Otwiera nowe okno programu Explorer z plikiem wybranym w górnym panelu nowego okna.
Zmień rozmiar podglądu miniatur Zmienia rozmiar podglądów miniatur na Mały, Średni lub Duży. Domyślnie wybrana jest opcja Średni.
Po wybraniu rozmiaru w jednej tabeli program SOLIDWORKS PDM ustawia ten sam rozmiar w powiązanych tabelach i na kartach. Podglądy miniatur dla plików innych niż pliki SOLIDWORKS mogą nie być wyraźne w przypadku wyboru rozmiaru Średni lub Duży.

Lista LM

Wyświetlane kolumny zależą od wybranego szablonu LM. Administrator może określić, które kolumny są wyświetlane i które szablony są zdefiniowane.
