Редактировать сцены PropertyManager - Освещение в PhotoView 360

PropertyManager Редактировать сцену - вкладка Освещение в PhotoView 360 устанавливает особенности освещения для сцены.

Для проверки эффектов изменений освещения измените основное освещение PhotoView 360 с помощью интегрированного предварительного просмотра или открытого или активного окна предпросмотра.

Для отображения вкладки Освещение в PhotoView 360 добавьте PhotoView 360. В DisplayManager нажмите Просмотр сцен, освещения и камер, затем выполните одно из следующих действий:

  • Щелкните правой кнопкой мыши параметр Сцена и выберите Редактировать сцену. Нажмите вкладку Освещение в PhotoView 360
  • Разверните вкладку Источники света PhotoView 360 и выберите Изменить основное освещение PhotoView 360.

    Откроется окно Редактировать сцену PropertyManager с активной вкладкой Освещение в PhotoView 360.

Освещение в PhotoView 360

Динамическая справка Если включено, то при приостановке указателя на опции отобразится ее подробное объяснение.
Яркость фона Устанавливает яркость фона в PhotoView. Не имеет влияния, когда значение параметра Фон на вкладке Базовые имеет значение Нет или белый цвет.
Яркость отрисовки Устанавливает яркость, созданную средой HDRI (изображение высокого динамического диапазона) в отрисовке.
Точное освещение среды Включение или выключение использования расчета точного освещения среды в среде сферической сцены с расширенным динамическим диапазоном при визуализации.
Отражательная способность сцены Устанавливает отражательную способность, созданную средой HDRI (изображение высокого динамического диапазона).

Вращение среды

Вращение среды Поворачивает среду горизонтально относительно модели. Влияет на освещение, отражения и видимые части фона.

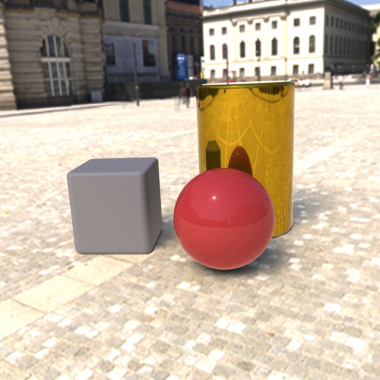

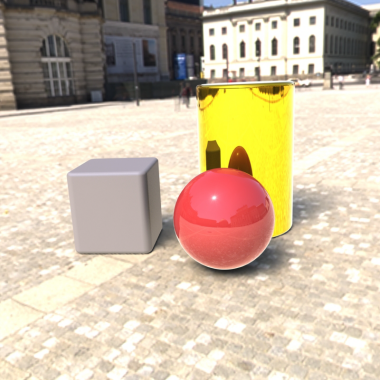

Примеры: Яркость фона

scene_background_brightness_0.5.png scene_background_brightness_1.png
Яркость фона = 1 Яркость фона = 2

Примеры: Яркость отрисовки

scene_rendering_brightness_1.png scene_rendering_brightness_2.png
Яркость отрисовки = 1 Яркость отрисовки = 2

Примеры: Точное освещение среды

scene_accurate_env_lighting_off.png scene_accurate_env_lighting_on.png
Точное освещение среды = выкл. Точное освещение среды = вкл.

Примеры: Отражательная способность сцены

scene_scene_reflectivity_1.png scene_scene_reflectivity_2.png
Отражательная способность сцены = 1 Отражательная способность сцены = 2
