Взаимосвязи со сплайнами

Ограничения к внутренним точкам сплайна Ограничения к конечным точкам сплайна
Совпадение Горизонтальность
Концентричность Вертикальность
Перпендикулярный Тангенс
Тангенс Совпадение
Средняя точка Концентричность
Зафиксированный Средняя точка
  Зафиксированный
  Объединить
Ограничения к внутренним маркерам Ограничения к конечным маркерам
Тангенс Одинаковая кривизна
  Тангенс
Ограничения между маркерами
Цилиндрическая
Горизонтальность
Вертикальность
Кривизна

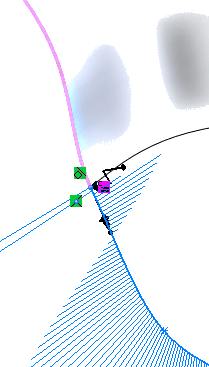

Касательноcть к грани
Смежные грани и 2D или 3D сплайны

Сплайны с непрерывной кривизной

Радиус кривизны и вектор (направление) будут совпадать, если между смежными сплайнами добавить взаимосвязь Одинаковая кривизна PM_Equal_Curvature.gif.

Сплайны имеют непрерывную кривизну на границе.
curvature-constraint-G2_01.gif curvature-constraint-G2_02.gif
Требования:
  • Ограничения второго сплайна отменены.
  • У двух сплайнов имеется общая конечная точка.
