Manyetik Çizgi PropertyManager'ı

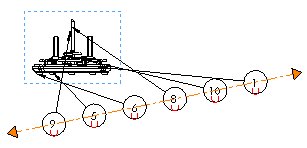

Balonları hizalamak için manyetik çizgileri kullanabilirsiniz.

Manyetik Çizgi PropertyManager'ını görüntülemek için:

Bir teknik resimde, Manyetik çizgi Tool_magnetic_line_annotations.gif (Detaylandırmalar araç çubuğu) veya Ekle > Detaylandırmalar > Manyetik Çizgi öğesine tıklayın.

Parametreler

Uzunluk Çizginin uzunluğunu ayarlar.
Açı Çizginin yatay yönde 0 ile 180 derece arasında açısını ayarlar.
Aralık Şunlardan birini seçin:

Eşit

Balonları en dıştaki balonlar arasında eşit olarak dağıtır.

Serbest Sürükle

Balonları çizgide istediğiniz yere yerleştirmenize olanak verir.
