3B Yazdırma için Modelleri Değerlendirme

Bir modeli 3B yazıcı kullanarak yazdırmadan önce, bir modelin kalınlığını ve modeldeki boşlukları değerlendirerek bunların Fused Deposition Modeling (FDM) 3B yazdırma teknolojisiyle yazdırılıp yazdırılamayacağını görebilirsiniz.

Katman yüksekliği ve seçili termoplastik malzemeye dayanarak, modeli yazdırmadan önce duvar kalınlığı ve boşluk genişliğiyle ilgili sorunları tanımlayabilirsiniz.

3B Yazdırma aracı, duvar kalınlığının veya bir olukta iki yüz arasındaki uzaklığın belirli bir eşiğin altında olduğu yerleri tanımlar, daha sonra geometriyi modelde vurgular. Bu araç, büyük modeller küçültüldüğünde veya detaylı modeller bir 3B yazıcıda yazdırıldığında yararlı olur.

3B yazdırma için modelleri değerlendirmek üzere:

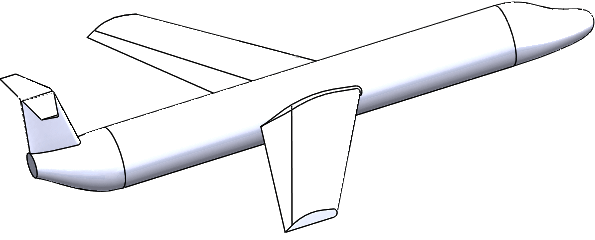

  1. Sürücü harfi:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS sürüm\whatsnew\model_display\airplane.sldprt dosyasını açın.

  2. 3B Yazdır (Standart araç çubuğu) veya Dosya > 3B Yazdır öğesine tıklayın.
  3. PropertyManager'da, Ayarlar sekmesine tıklayın ve aşağıdakileri yapın:
    1. Modelin alt düzlemi alanını ayarlayın.
    2. Ölçek değerini ayarlayın.
    3. Sığdırmak İçin Ölçekle seçeneğine tıklayın.
  4. PropertyManager'da, Önizleme sekmesine tıklayın ve Katman yüksekliği bölümünde aşağıdakileri yapın:
    1. Katman Yüksekliği öğesini 0,5 değerine ayarlayın.
    2. Kalınlık/Boşluk Analizi seçeneğini ve Özel kalınlık ve boşluk seçeneğini belirleyin.
    3. Kalınlık/Boşluk öğesini 2,5 değerine ayarlayın.
    4. Açı öğesini 178 değerine ayarlayın.
    5. Hesapla'ya tıklayın.

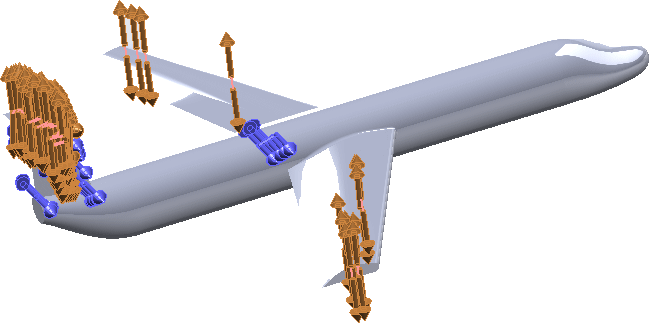

    Modelin çok geniş boşlukları olan veya çok ince alanları gösterilir.
