您可使用网格截面 PropertyManager 来查看零件包络体内的网格元素。
要打开网格截面 PropertyManager，请执行如下操作之一：
- 创建网格，右键单击网格品质图解，然后单击网格切割。
- 右键单击活动结果图解，然后单击网格切割。
您不能为横梁或桁架元素创建网格截面图解。
使用网格截面图解来检查内部网格元素的网格品质参数（例如高宽比例、雅可比）或结果轮廓。
|

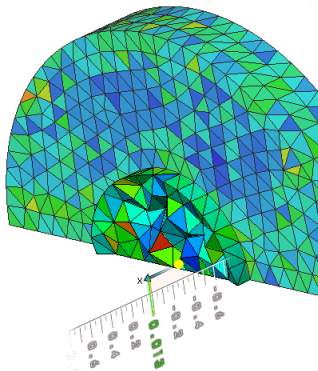

| 高宽比例图解的网格截面。 具有最高高宽比例的红色元素可见。 |
剖面 1
| |
飞机
|
创建平面横截面。 |
|
圆柱面
|
创建圆柱面横截面。 |
| |
参考实体
|
选择平面 1、平面 2 或平面 3 作为截面平面方向的参考平面。 |
|
反转剪裁方向
|
|
|
距离
|
设定从所选的剖面实体开始测量的等距距离。 通过移动红色箭头在图形区域中动态定位截面平面。
|
|
绕 X 轴旋转
|
沿 X-方向旋转剖面实体。 |
|
绕 Y 轴旋转
|
沿 Y-方向旋转剖面实体。 |
|
半径
|
设置圆柱面横截面的半径。 |
| |
选项
|
选择以下项之一：
|
显示网格边线
|
显示元素边线。
|
|
显示横截面
|
显示截面实体（平面或圆柱面）。
|
|
只在截面上加图解
|
显示与截面实体相交的网格元素。
|
|
在模型的解除切除部分显示轮廓
|
在模型的解除切除部分显示结果轮廓。 如果被清除，程序将以上色视图模式显示模型的解除切除部分。
|
|
剪裁后爆炸
|
可用于装配体。 创建网格截面，然后创建模型的爆炸视图。 如果不复选，程序将在爆炸视图上创建截面图解。
|
|
 剪裁开/关
|
切换网格截面的显示状态。
|
|
重置
|
将选择重设为默认值。
|
|
