可以使用轴作为参考来应用约束。您可以规定沿径向、圆周方向和轴向平移。对壳体网格，可以规定相对于这些方向旋转。
为圆周平移指定的角度 (q) 用于通过下面的公式计算每个节处的实际平移 (v)：v = r. q，其中 r 是节到参考轴的距离。
下表总结了此约束类型的属性：
| 属性
|
值
|
|---|
| 实体的可能自由度
|
3 次平移
|
| 壳体和横梁的可能自由度
|
3 次平移和 3 次旋转
|
| 桁架的可能自由度
|
3 次平移
|
| 3D 符号
|
|
|
| 平移
|
旋转
|
|
| 可选实体
|
顶点、边线、面和桁架接榫
|
| 平移
|
 径向位移
 圆周位移
 轴向位移
|
| 旋转（仅限壳体和横梁）
|
绕径向方向
绕圆周方向
绕轴向方向
|
范例
|
|

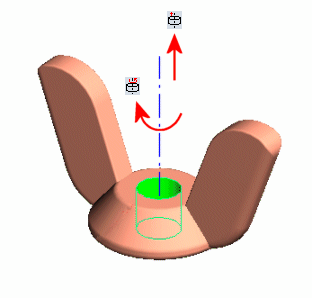

| 圆柱孔的所选面可以绕图中所示的参考轴旋转或沿该轴运动。红色粗箭头代表允许的运动。
|
|
|
|
|
| 图 1
|
图 2
|
图 3
|
| 假设将图 (1) 中的环装配到图 (2) 的环内。内环（图 1）的外径为 18.2 厘米，由弹性材料制成。外环（图 2）的内径为 18 厘米，由刚性材料制成。要将内环装配到外环中（图 3），请在内环的所选外面上指定相对于参考轴进行 -0.1 厘米的径向位移。
|
