图形属性选项卡显示任何 CAD 实体、符号或电线单元的图形属性。
属性面板中的图形属性
选项卡让您能够隔离所选内容。 当您选择 CAD 实体、符号或电线单元时，将列示其关联的所有属性及其图形实体。
属性面板可停驻在侧面板上。
当您选择一组实体时，将显示所有通用属性。 当您选择特定实体时，将显示相关属性。 将隐藏非通用属性。 更改非通用属性不会影响 CAD 实体，因为它是在应用程序级别被驱动的。

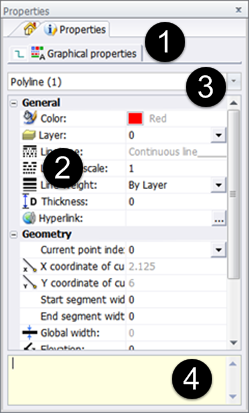

图形属性选项卡包括：
| 项目 |
说明 |
|---|
| 1 |
属性面板中的图形属性选项卡。 |
| 2 |
列示属性所对应的图形图标。 |
| 3 |
列示隔离内容或各选择实体的下拉菜单，让您能够选择要编辑的对象组。 |
| 4 |
工具提示信息，例如某些属性呈灰显或无法编辑的原因。 |
