创建透明剖面视图

创建剖面视图时，您可以将单个实体和零部件设置为透明。

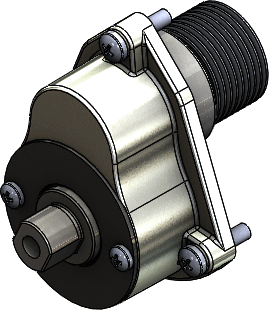

1. 打开驱动器盘符：\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\model_display\gearbox\GEARBOX.sldasm。



2. 单击剖面视图 （“视图”工具栏）或视图 > 显示 > 剖面视图。
3. 在 PropertyManager 中：
   1. 在剖面方法下，选择分区。
   2. 选择透明截面零部件。
4. 在弹出 FeatureManager 设计树中，选择 HOUSING - GEARS。
5. PropertyManager 中，在透明截面零部件下：
   1. 选择包括选定项以使该外壳透明。
   2. 将透明量设置为 0.75。

   3. 单击 。

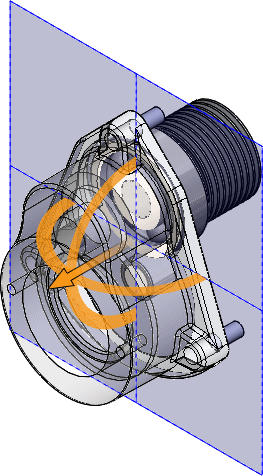

   将出现包括透明外壳的剖面视图。
