在选定节点处探测结果

在您运行 Simulation 之后，您可以在通过节点编号标识的节点处探测结果。 将在模型上高亮显示您从列举结果和探测结果 PropertyManager 中选择的节点及其标注。

1. 在探测结果 PropertyManager 中的选项下，选择按节点编号。
2. 键入单个节点的编号或者键入节点范围的编号，例如 1000-1020。

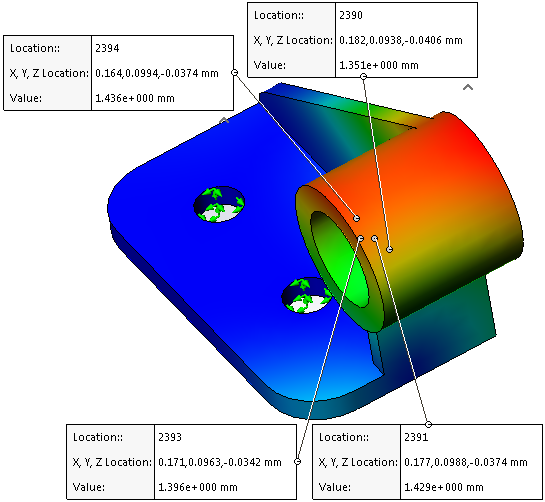

   将在图形区域中显示选定节点的位置及其标注。



3. 在报告选项下，单击捕获图像。
4. 以 *.png、*.jpg 或 *.bmp 文件格式保存模型的活动视图。
