固定不同线路的穿过线夹

当您使多条线路穿过一个线夹时，各电线并不会绑定在一起并且它们会从线夹轴等距。

1. 打开驱动器盘符：\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\Routing\ClipRoutes\ClipRoutes.sldasm。
2. 右键单击线夹然后从快捷键菜单的上部选择配置 4-01 - 6.4mm Dia。
3. 单击 。
4. 在 FeatureManager 设计树中，右键单击 Route1，然后单击编辑线路。
5. 单击工具 > Routing > Routing 工具 > 步路/编辑穿过线夹。
6. 单击任何线路段和线夹轴。
   选定的分段和线夹轴显示在 PropertyManager 的当前选择中。
7. 在 PropertyManager 中：
   1. 选择与线夹轴等距。
   2. 将偏移距离设置为 10。
8. 单击 。
9. 为第二个步路重复步骤 6 到 7。
10. 在 PropertyManager 中：
    1. 选择与线夹轴的偏移。
    2. 将偏移距离设置为 5。
11. 单击 。
12. 为第三个步路重复步骤 6 到 7。
13. 在 PropertyManager 中：
    1. 选择与线夹轴的偏移。
    2. 将偏移距离设置为 2。
14. 单击“自动对齐”。

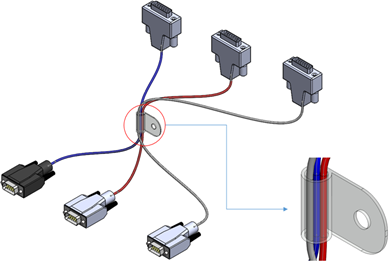

    所有的步路都是围绕第三条步路放置。

    自动对齐组合所有与最后修改步路接近的步路。
15. 重复步骤 6 然后单击线夹轴。
    这三个线路将出现在 PropertyManager 中的穿越穿过线夹的线路下。
