機械加工零件的 CostingManager

要顯示 Machining CostingManager：

1. 在機械加工零件中，按一下 Costing (「工具」工具列或 CommandManager 上的「評估」標籤)，或工具 > SOLIDWORKS 應用程式 > Costing。
2. 如果軟體沒有自動計算成本估計，請在 Costing 工作窗格中選擇選項以估計零件成本。
3. 選擇 SOLIDWORKS 軟體視窗左側的「CostingManager」標籤。

自訂操作

加入自訂操作

讓您在 Machining 範本中產生其他操作以加入成本計算。

成本/時間顯示

	顯示成本	顯示每項操作製造零件的成本。
	顯示時間	顯示每項操作製造零件所需的時間。

設置

設置 資料夾包含與製造設置相關的成本，例如設置機器以製造一個批次 (批量) 的零件。 製造零件的每項操作都需要設置成本。 設置成本由機器上設置零件所需的時間而定。 設置成本包括每小時的機器成本 (因為機器在設置期間無法使用)，以及設置零件所投入的人工成本。 如果設置成本包含在 Machining 範本中，Costing 工具會辨識該成本。

設置 資料夾可以包含範本中針對特徵庫或自訂特徵定義的設置成本。 資料夾將設定操作分組為 操作設定 、 自訂設定 及 載入與卸載設置 。 該資料夾也會將所有切割、銑削和鑽孔設置成本分組為適當的設置操作。 對於切割、銑削和鑽孔設置成本，一般會假設為總操作成本的 5%，該成本為移除此特徵之材料的時間量乘以人工和機器成本。

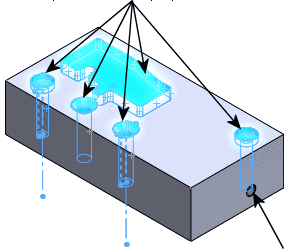

例如，如果要銑削之零件的頂面上有凹陷，該凹陷會列在 銑削操作 資料夾中，而其設置則會列在操作設置 和操作設置 資料夾中的 載入與卸載設置 資料夾。 相同操作方向的所有特徵都會置於相同的 設置操作 資料夾中。 例如，頂面上的凹陷和鑽孔會位於一個 設置操作 中，而右面上的端面操作和鑽孔則會分組在另一個 設置操作 中。

垂直方向的操作會群組在一個設置操作 。

水平方向的操作會群組在另一個設置操作 。

設置成本是依零件數計算。

您可以將個別設置成本拖放至 設置 資料夾中的不同設置操作，也可以將它們置於新的設置操作中。

切割路徑

切割路徑是 2D 機器加工操作 (例如雷射、水刀或電漿切割) 將遵循的工具路徑。在從板材原料開始製造的零件中，預設會使用 2D 機器加工操作切割任何貫穿的鑽孔、貫穿的切割或需要切割的外部邊界幾何，為這些特徵產生切割路徑。

切割路徑 資料夾包含：

• 零件所需的切割數目
• 要使用的切割方法
• 每次切割的成本

每次切割成本的計算方式為：

成本 = 切割長度 * Machining 範本中的每單位長度成本

展開切割路徑 資料夾並將游標停放在切割路徑 上，以查看成本計算的結果。 選擇一個切割路徑，以強調顯示模型中的幾何。

銑削操作

銑削操作 資料夾包含凹陷、面及導角銑削等操作。

銑削操作是使用材料移除率 (MRR) 進行計算。 展開銑削操作 資料夾並將游標停放在銑削操作上，以查看成本計算的結果。 選擇一項銑削操作，以強調顯示模型中的幾何。

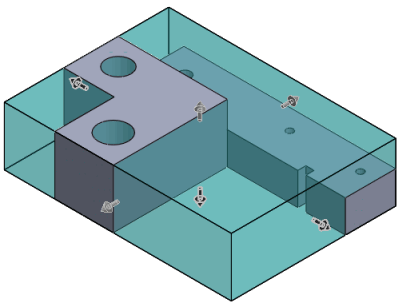

當您將 Costing 工具套用至由圖塊或圓柱原料類型加工的零件時，軟體會計算原料與實際零件之間的差異，但不包括例如孔與凹陷特徵等加工特徵。 此差異會建立 體積 特徵，其有助於計算所需銑削操作的零件成本。

未特別說明的任何加工體積即被視為 體積 特徵。 體積 特徵會計算為原料本體體積 - (成本本體體積 + 加工特徵體積)。

體積 特徵可說明由圖塊或圓柱加工零件的成本。 加工零件的成本包括以下內容：

• 原料本體的成本
• 由原料本體加工某一定量材料的成本

從原料本體中移除以產生零件的材料體積可定義 體積 特徵。

Costing 工具可計算 體積 特徵在加工零件的總成本中所佔的比例。

您可以變更用來產生 體積 特徵以調整成本的工具。 您可以在 體積 特徵上按右鍵，然後變更工具以修改成本計算。 您也可使 體積 特徵顯示在 無指定成本 資料夾中。

鑽孔操作

鑽孔操作 資料夾包含產生鑽孔所需的鑽孔和螺絲攻操作。 軟體會從 Machining 範本中選擇適當的鑽孔和螺絲攻大小，使零件有最適當的鑽孔。 如果範本中沒有適當的鑽孔和螺絲攻大小，便會出現警告圖示 。 您可以透過編輯 Machining 範本並加入適當的鑽孔和螺絲攻大小來更正警告。

鑽孔操作是使用鑽孔和螺絲攻適用的材料移除率 (MRR) 進行計算。 展開鑽孔操作 資料夾並將游標停放在鑽孔操作上，以查看成本計算的結果。 選擇一項鑽孔操作，以強調顯示模型中的幾何。

模具操作

添加式操作

要變更「3D 列印」方法的機器，請展開添加式操作資料夾，以滑鼠右鍵按一下 3D 列印，然後選擇機器。

自訂操作

自訂操作 資料夾包含 Costing 工具無法自動辨識的所有鑄造機器操作。 自訂操作成本可以計算為與整個零件、零件重量、特定零件表面、零件邊線、單一行程操作或時間相關的成本。

例如，如果要塗彩零件，您可以指定要塗彩整個零件或零件特定面的成本。如果您要塗彩特定面，請加入單位面積的成本，例如塗彩零件每平方英吋所需的金額。

您可以在 Machining 範本中設定自訂操作，然後自動或手動套用那些操作。

您也可以透過在 CostingManager 中按一下產生自訂操作 來產生自訂操作而無須編輯範本。 請參閱機械加工零件的自訂操作。

資料夾中的每個項目都有您所選的操作名稱和選擇類型。

您可以將游標停放在自訂操作上，以查看用於計算成本的數學關係式。

特徵庫

特徵庫 資料夾包含零件中的所有特徵庫。 每個項目的成本是以 Machining 範本中所定義的每個特徵的成本計算。

您可以將游標停放在特徵庫 上，以查看用於計算成本的數學關係式。

無指定成本

無指定成本 資料夾包含以下情形的特徵：

• Costing 工具無法辨識
• 未在 Machining 範本中定義
• 成本為零

如果您將某個特徵的成本設定為零，該特徵便會移至此資料夾。 如果您指定成本給無指定成本 資料夾中的特徵，該特徵便會移至適當的資料夾，並以斜體顯示且標註星號以表示取代。 如果您指定成本的特徵不是切割路徑、銑削操作、鑽孔操作或特徵庫，那麼軟體便會將該特徵指定至自訂操作 資料夾。
