PropertyManager Oblasti vysokého napětí

Diagnostický nástroj Oblasti vysokého napětí detekuje oblasti modelu, kde se jsou velmi vysoké gradienty napětí mezi přilehlými elementy. V určitých případech je možné tyto vysoké gradienty napětí přičíst singularitám napětí.

Funkce Oblasti vysokého napětí je dostupná pouze pro lineární statické studie, které používají objemové a skořepinové prvky sítě.

Nástroj pro diagnostiku oblastí vysokého napětí pomáhá identifikovat oblasti modelu, které jsou náchylné na singularity napětí, pomocí detekce nepravidelných gradientů vysokého napětí mezi přilehlými prvky.

Koncept singularity napětí existuje v numerické analýze a nemá fyzický význam, protože se nevyskytují žádná nekonečná napětí v jednom bodě.

Nástroj pro diagnostiku oblastí vysokého napětí detekuje singularity napětí v modelu v následujících případech:
  • V blízkosti ostrých geometrických hran a dovnitř směřujících rohů na objemových a skořepinových tělech.

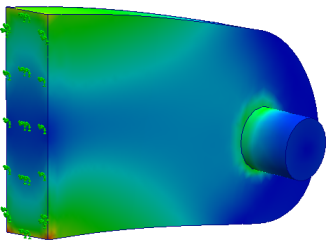

    (a) Singularity napětí zjištěné na ostrých hranách, kde nejsou použita zaoblení. Úhel mezi geometrickými rovinami s obvyklými ostrými hranami je 0 až 180 º. (b) Nástroj pro diagnostiku oblastí vysokého napětí detekuje singularity napětí na vnitřních rozích, které jsou zakroužkovány zeleně. Tyto rohy se vyskytují v úhlech 0º -180º.
  • V oblastech, kde použité mezní podmínky omezují volné rozpínání (nebo smrštění) těla v zátěžovém prostředí. Nezapomeňte, že se v reálném světě nevyskytují žádné „nekonečně tuhé“ nosníky nebo uchycení.
  • Na geometrických hranách objemů, kde jsou použita zatížení nebo uchycení, nebo tam, kde dochází k náhlým přechodům mezních podmínek (vysoká tuhost až ohebnost).
  • Okolo vrcholů, kde jsou použita bodová zatížení a bodová uchycení (na objemových tělech nebo skořepinách).
Oblasti vysokého napětí nejsou detekovány v oblastech kontaktu a na plochách, na které jsou použita pevná uchycení.

Postup otevření diagnostiky Oblasti vysokého napětí:

  • Klikněte pravým tlačítkem na složku Výsledky a vyberte Diagnostika oblastí vysokého napětí.
  Faktor citlivosti Filtruje prvky, které se účastní diagnostiky oblastí vysokého napětí na základě velikosti ekvivalentní deformace vzhledem k maximálnímu ekvivalentnímu napětí každého těla.

Vyšší faktor citlivosti obsáhne více prvků s vyšším napětím a může detekovat více oblastí napětí na více tělech (za cenu delší doby výpočtu).

Například pro faktor citlivosti 60 % nástroj zahrne prvky spadající do horních 60 % nejvyšších ekvivalentních napětí pro každé tělo.

  Hodnoty v uzlech Při vybrání této možnosti můžete zobrazit oblasti vysokého napětí na obrázcích obrysů napětí Von Mises v uzlech nebo v elementech. Elementové obrázky zobrazují jednu hodnotu napětí pro každý element. Uzlové obrázky zobrazují jednu hodnotu napětí pro každý uzel.
  Spustit diagnostiku oblastí vysokého napětí Spustí nástroj pro diagnostiku oblastí vysokého napětí. Pokud jsou zjištěny oblasti vysokého napětí, v následujícím kroku můžete zobrazit obrázek obrysů von Mises, ve kterém budou oblasti vysokého napětí obarveny šedě.
Můžete vybrat odlišnou barvu vykreslení oblastí vysokého napětí, než je výchozí šedá, v části Možnosti grafu > Určete barvu pro hodnoty nad maximální hodnotou . Hodnotu maximálního hraničního napětí zobrazenou v grafu Oblasti vysokého napětí nelze změnit. Oblasti modelu s hodnotami napětí vyššími, než je maximální hraniční hodnota napětí, jsou zvýrazněny šedě a řešičem označeny jako oblasti vysokého napětí.
  Zobrazit/skrýt oblasti vysokého napětí Přepíná viditelnost oblastí vysokého napětí na obrázku obrysů napětí von Mises.
  Izolovat oblasti vysokého napětí Vykresluje pouze oblasti vysokého napětí na modelu, které se zobrazují v průhledném režimu.

V legendě obrázku můžete zobrazit faktor citlivosti zohledněný v analýze, počet elementů označených jako oblasti vysokého napětí a procento elementů označených za oblasti vysokého napětí.
Oblasti vysokého napětí jsou detekovány a vyznačeny šedě. Popisky výsledků sondy na elementech zobrazují řetězec Oblasti vysokého napětí pro hodnotu.

Obsah

  • Analýza oblastí vysokého napětí

    Ne všechny oblasti vysokého napětí souvisí se singularitami napětí. Při místním zjemnění sítě v oblastech vysokého napětí je možné eliminovat tyto oblasti vysokého napětí vzniklé následkem nesingulárních koncentrací napětí.
