Nástroj Změnit velikost

Můžete změnit velikost určitých prvků importovaných dílů než rozeznáte prvky.

Podporované prvky:
  • Přidání a odebrání otočením
  • Zkosení
  • Zaoblení
  • Lemy z hrany a lemy obruby
  • Díry
Můžete nastavit Složku rozpoznání v dialogovém okně Možnosti.

Nástroj na změnu velikosti nepodporuje úpravy dílů v kontextu sestavy.

Návod na použití nástroje na změnu velikosti:

  1. Otevřete importovaný model.
    Neporkračujte v rozpoznání prvků, pokud jste k tomu vyzváni.

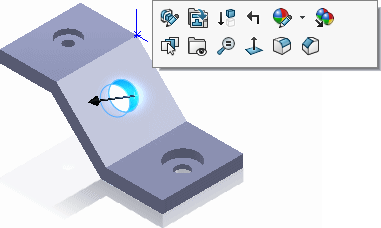

  2. Klikněte pravým tlačítkem na prvek a vyberte příkaz Upravit prvek fm_edit_feature.png.
    Tímto se prvek přidá do stromu FeatureManageru.
    Obsahuje-li prvek více instancí, jež byly vytvořeny současně, bude upravena pouze instance na vybrané ploše.
  3. Máte následující možnosti:
    • Klepnutím na kóty v grafické ploše je můžete upravovat
    • Klikněte pravým tlačítkem na prvek ve stromu FeatureManager a vyberte možnost Upravit prvek fm_edit_feature.png, aby se zobrazil PropertyManager, ve kterém můžete prvek upravit.
    V tomto příkladě byla položka Díra 6,0 průměr1 změněna na #4 s plochou hlavou.
  4. Po uložení provedených změn, klepněte na Rozpoznat prvky tool_recognize_features.gif (panel nástrojů Prvky) k převedení importovaného dílu.
