Diagnostický nástroj Koncentrace napětí detekuje oblasti modelu, které vykazují nejvyšší napětí.
Dostupné pro statické studie.
Klikněte pravý tlačítkem na složku Výsledky
a vyberte Diagnostika koncentrace napětí.
Nejvyšší napětí v oblastech zájmu je možné přičíst singularitám napětí vlivem geometrických prvků, jako jsou ostré rohy, bodová zatížení nebo pevné mezní podmínky.
Singularity napětí jsou svojí povahou divergentní, což znamená, že při zmenšení velikosti sítě můžete čekat zvyšování singularit napětí až na teoretickou hodnotu nekonečno. Platné hodnoty koncentrace napětí jsou povahou konvergentní a dosahují rovnovážné hodnoty při zjemnění sítě.

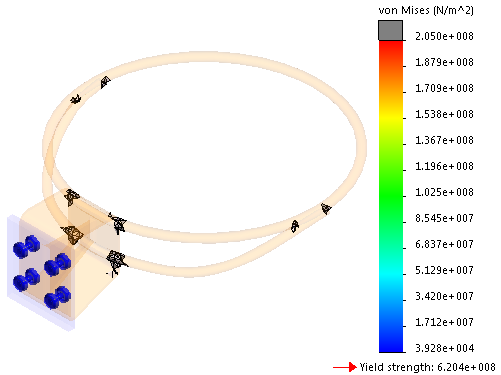

Při nalezení oblastí vysokého napětí si můžete tyto oblasti modelu vizualizovat s použitím obrázku oblastí koncentrace napětí, který ukazuje variaci napětí von Mises. Můžete určit vlastní barvu (výchozí barva je šedá) pro hodnoty napětí vyšší než je mezní hodnota, která vyvolá detekci oblastí vysokého napětí.
Klepnutím na Izolovat oblasti vysokého napětí ve správci PropertyManager Oblast vysokého napětí si zobrazíte výhradně oblasti rozpoznané jako oblasti vysokého napětí.
