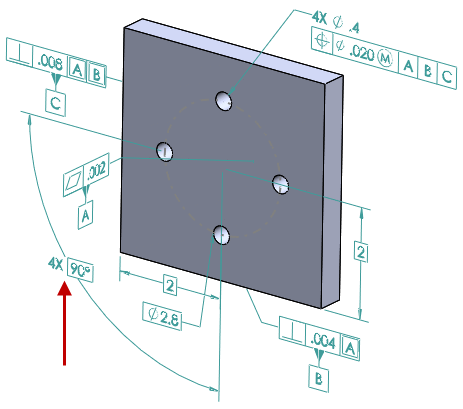

Použití polárních schémat kót pro díly s geometrickou tolerancí

Nástroj DimXpert Automatické kótovací schéma podporuje polární schémata kót.



Postup použití polárních schémat kótování pro díly s geometrickou tolerancí:

  1. Klikněte na Nástroje > Možnosti > Vlastnosti dokumentu > DimXpert > Geometrická tolerance.
  2. V dialogovém okně v části Základní kóty vyberte Vytvořit základní kóty a Polární.
  3. Klikněte na tlačítko OK.
  4. Klikněte na Automatické kótovací schéma nebo vyberte Nástroje > DimXpert > Automatické kótovací schéma.
  5. Ve správci PropertyManager v části Nastavení, Kótování pole vyberte Polární.
  6. Nastavení možností.
  7. Klikněte na .
