Vytvoření odlehčení rohu tří ohybů

Můžete vytvořit rohová odlehčení na místě, kde se stýkají tři ohyby v jednom společném bodě. Rohové odlehčení se použije na společný průsečík čar ohybu.

Postup vytvoření rohových odlehčení tří ohybů:

  1. Otevřete soubor písmeno jednotky:Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\sheet metal\bracket.sldprt.
  2. Klikněte na položku Rohové odlehčení (panel nástrojů Plechové díly) nebo na Vložit > Plechové díly > Rohové odlehčení.
  3. Ve správci PropertyManager:
    1. V části Typ rohu vyberte Roh 3 ohybů.
      Pro vytvoření rohu odlehčení tří ohybů musí mít model tři ohyby na místě, kde se čáry ohybu setkávají přesně v jednom bodě.
    2. V části Rohy klikněte na Vybrat všechny rohy.
    3. V části Možnosti odlehčení klikněte na Kruhové a nastavte Průměr na 4.
      Rohové odlehčení tří ohybů může být pravoúhlé, kruhové, natržené nebo plně zaoblené odlehčení.
    4. Klikněte na .

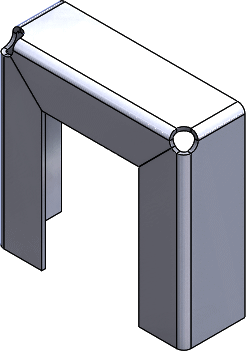

    Odlehčení se přidají k rohům.
