Facteur de sensibilité |
Filtre les éléments qui participent au diagnostic de points sensibles de contrainte fondé sur l'amplitude de la déformation équivalente par rapport à la déformation équivalente maximale pour chaque corps. Un facteur de sensibilité plus élevé comprend plus d'éléments avec des déformations élevées et peut détecter plusieurs zones de points sensibles de contrainte sur différents corps (aux dépens de temps de calcul allongés).
Par exemple, pour un facteur de sensibilité de 60 %, l'outil inclut les éléments qui se situent dans les premiers 60 % des déformations équivalentes les plus élevées pour chaque corps.
|
| |
Valeurs aux nœuds |

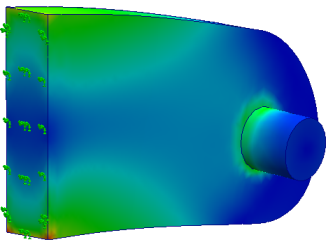

Lorsque cette option est sélectionnée, vous pouvez afficher les points sensibles de contrainte sur les tracés de contour des contraintes nodales ou élémentaires de Von Mises. Les tracés de contraintes élémentaires affichent une valeur de contrainte pour chaque élément. Les tracés de contraintes nodales affichent une valeur de contrainte pour chaque nœud. |
| |
Exécuter le diagnostic des points sensibles de contrainte |

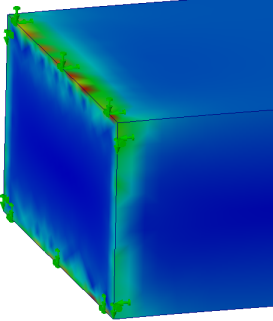

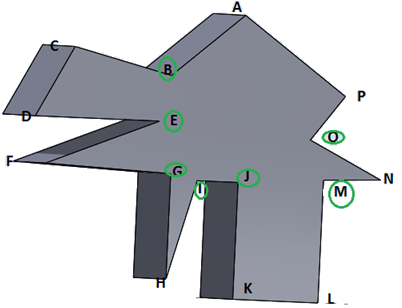

Exécute l'outil de diagnostic de points sensibles de contrainte. Si des points sensibles de contrainte sont détectés, dans l'étape suivante, vous pouvez afficher un tracé de contour de Von Mises avec les zones de points sensibles colorées en gris. Vous pouvez sélectionner une couleur différente du gris par défaut pour effectuer le rendu des points sensibles de contrainte dans . Vous ne pouvez pas modifier la valeur de seuil maximal de contrainte indiquée sur le graphique d'un tracé Points sensibles de contrainte. Les zones du modèle avec des valeurs de contrainte supérieures à la valeur de seuil maximal de contrainte sont mises en évidence en gris et signalées comme points sensibles de contrainte par le solveur.
|
| |
Montrer/Cacher les points sensibles de contrainte |
Active/désactive la visibilité des points sensibles de contrainte sur le tracé de contour de Von Mises. |
| |
Isoler les points sensibles de contrainte |
Effectue uniquement le rendu des zones de points sensibles de contrainte sur le modèle indiqué en mode transparent. Dans la légende du tracé, vous pouvez afficher le facteur de sensibilité pris en compte dans l'analyse, le nombre d'éléments marqués comme points sensibles de contrainte et le pourcentage d'éléments marqués comme points sensibles de contrainte.
|
