Prise en charge des accessoires de tubulure avec points de connexion et de routage non alignés

Vous pouvez ajouter des accessoires de tubulure à un routage. Ces accessoires ont plusieurs points de connexion, mais leurs axes ne sont pas alignés en un point commun auquel vous pouvez ajouter un point de routage.

L'exemple suivant montre un accessoire avec plusieurs points de raccordement (Pt.de raccordement) et points de routage (Pt.de routage).

Vous pouvez aimanter, glisser et déposer des accessoires de tubulure au milieu d'un segment de routage. Appuyez sur Tab pour aligner et placer des accessoires avec différentes paires de points de raccordement et de routage alignées.

Les exemples suivants illustrent l'alignement et le positionnement des accessoires :

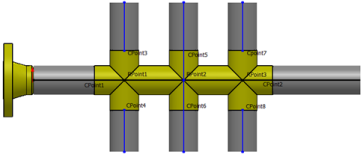

Dans ce sous-assemblage, Pt.de routage1 est utilisé pour l'alignement. Pt.de raccordement1 et Pt.de raccordement2 sont alignés sur le segment de routage principal.

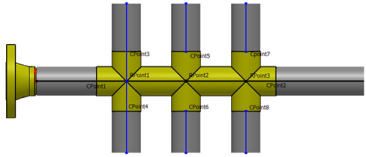

Dans cet exemple, Pt.de routage2 est utilisé pour l'alignement mais Pt.de raccordement5 et Pt.de raccordement6 sont alignés sur le segment de routage principal.
