PropertyManager Versionstabelle

Bestimmen Sie die Eigenschaften für Versionstabellen.

So öffnen Sie diesen PropertyManager:

Klicken Sie auf Versionstabelle (Baugruppen-Symbolleiste) oder auf Einfügen > Tabellen > Versionstabelle.

Tabellenvorlage

Klicken Sie auf Vorlage suchen , um eine standardmäßige oder benutzerdefinierte Vorlage auszuwählen. Diese Option steht nur während des Einfügens von Tabellen zur Verfügung. Mit den Versionstabellenvorlagen, die zur Software gehören, werden dem Standardformat weitere Spalten hinzugefügt. Sie befinden sich in: Installationsverzeichnis \lang\german Die Standardvorlage (standard revision block.sldrevtbt) erstellt ZONE, REV., BESCHREIBUNG, DATUM und GENEHMIGT Spalten.

Tabellenposition

Die stationäre Ecke steuert die Richtung, in die die Tabelle aufgeklappt wird, wenn neue Spalten oder Zeilen hinzugefügt werden.

Setzen Sie die Stationäre Ecke auf:

Oben links Neue Spalten werden rechts und neue Zeilen unter dem Verankerungspunkt hinzugefügt.
Oben rechts Neue Spalten werden links und neue Zeilen unter dem Verankerungspunkt hinzugefügt.
Unten links Neue Spalten werden rechts und neue Zeilen über dem Verankerungspunkt hinzugefügt.
Unten rechts Neue Spalten werden links und neue Zeilen über dem Verankerungspunkt hinzugefügt.

An Verankerungspunkt anfügen

Fixiert die festgelegte Ecke am Verankerungspunkt der Tabelle.

Die Option Stationäre Ecke ist bei der Tabellenerstellung zunächst nicht verfügbar. Wenn die Tabelle bei der Erstellung verankert ist, wird die stationäre Ecke auf dem Zeichenblatt im Quadranten, der der Tabellenverankerung am nächsten ist, automatisch ausgewählt.

Versionssymbol

Form

Wählen Sie eine Rahmenform für Versionssymbole aus.

Kreis

Dreieck

I-Naht

Hexagon
Systemoptionen Symbol aktivieren beim Hinzufügen einer neuen Version Ermöglicht es Ihnen, im Grafikbereich zu klicken, um Versionssymbole zu platzieren, wenn Sie eine Version zur Tabelle hinzufügen. Wenn Sie diese Option deaktivieren, können Sie Versionen > Symbol hinzufügen auswählen, um ein Symbol zu einer bestehenden Version hinzuzufügen.

Optionen

Bereichszellen automatisch aktualisieren Wählen Sie diese Option aus, um automatisch Bereichszellen in der Versionstabelle zu aktualisieren, wenn Versionssymbole in der Zeichnung platziert oder verschoben werden.

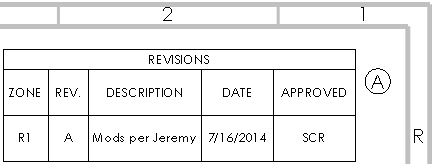

Versionssymbol in Zone R1

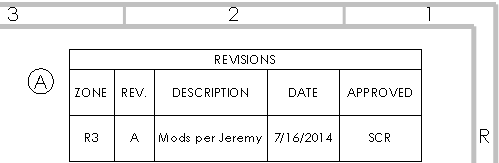

Das Verschieben des Versionssymbols mit aktiver Auswahl Bereichszellen automatisch aktualisieren aktualisiert auf Zone R3.

Rand

  Dokumenteinstellungen Verwendet die unter Dokumenteigenschaften > Tabellen > Revision festgelegten Dokumenteneigenschaften.
Rahmenlinien außen Legt eine Linienstärke für die äußeren Rahmenlinien der Tabelle fest.
Rahmenlinien innen Legt eine Linienstärke für die inneren Gitterlinien der Tabelle fest.

Layer

Wählen Sie einen Layer-Typ aus der Liste aus. Die Tabelle nimmt die Farbe des Layers an.
