Lineare Bemaßungen perspektivisch verkürzen

Sie können lineare Bemaßungen in jeder Art von Zeichenansicht perspektivisch verkürzen (oder kappen).

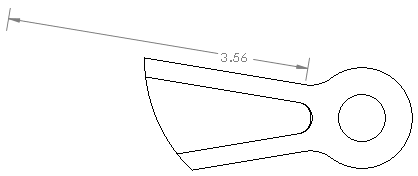

Linearbemaßung
Mithilfe des Zickzack-Stils perspektivisch verkürzte lineare Bemaßung

So verkürzen Sie lineare Bemaßungen perspektivisch:

  1. Klicken Sie mit der rechten Maustaste auf die perspektivisch zu verkürzende Bemaßung und klicken Sie dann auf Anzeigeoptionen > Perspektivisch verkürzen.

Um einen Standardwert auf Dokumentebene für den perspektivisch verkürzten Stil festzulegen, klicken Sie bei einer geöffneten Zeichnung auf Extras > Optionen > Dokumenteigenschaften > Bemaßungen > Linear und wählen Sie unter Perspektivisch verkürzt einen Stil aus.
