Sie können Explosionslinien hinzufügen, um die Beziehungen zwischen Elementen in einer Explosionsansicht darzustellen.
Inhaltsverzeichnis
Um Explosionslinien zu einer Explosionsansicht hinzuzufügen, verwenden Sie eine Explosionslinienskizze (Typ einer 3D-Skizze).
Sie können eine Explosionslinienskizze bearbeiten, um Explosionslinien hinzuzufügen, zu löschen oder neu zu anordnen.

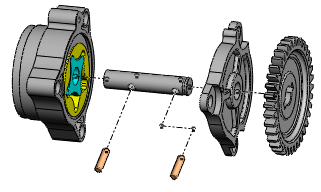

In diesem Beispiel wird in einer Explosionsansicht eine Leitungslinie zwischen einem Stift und einer Bohrung in einer Welle hinzugefügt.
In diesem Beispiel wird in einer Explosionslinienskizze verläuft eine Leitungslinie durch eine Komponente, sodass ein Knick hinzugefügt wird, damit sie um die Komponente herum verläuft.
