45º 각도에서의 마이터 플랜지 예제

예제 1

판금 파트를 작성합니다.
모서리가 시작되는 끝점 근처에서 모서리를 선택합니다.
miter_flange_45_deg_2.gif miter_flange_45_deg_3.gif
올바름 잘못됨
마이터 플랜지의 스케치를 작성합니다. 스케치 평면은 마이터 플랜지를 생성할 첫 번째 모서리 선에 수직을 이루어야 합니다.

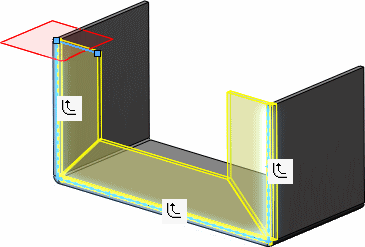

계속 하여 마이터 플랜지의 모서리를 선택합니다. 이 예제에서, 왼쪽 수직 모서리, 수평 모서리, 오른쪽 수직 모서리 순으로 선택하였습니다.

그 외에 파급 Propagate.gif을 클릭하여 선택한 모서리에 접한 모든 모서리선을 선택할 수 있습니다.

마이터 플랜지가 완료되었습니다.

예제 2

마이터 플랜지의 스케치를 작성합니다.
계속 하여 마이터 플랜지의 모서리를 선택합니다.
마이터 플랜지가 완료되었습니다.
