Este tipo de restrição define todos graus de liberdade translacionais como zero. Ela é igual para cascas, vigas e treliças. Nenhuma geometria de referência é utilizada.
Para acessar a restrição imóvel, clique com o botão direito em Acessórios de fixação na árvore de estudos do Simulation e selecione Geometria fixa. Em Padrão, selecione Imóvel (sem translação).
Para sólidos, não é possível acessar a opção Imóvel (sem translação). No entanto, a restrição Geometria fixa equivale à restrição imóvel para sólidos.
A tabela a seguir resume os atributos e as entradas necessárias para esta restrição.
| Atributo
|
Valor
|
|---|
| DOFs restritos para malhas de casca
|
3 translações
|
| DOFs restritos para malhas de viga e treliça
|
3 translações
|
| Símbolo 3D
|
|
| Entidades selecionáveis
|
Vértices, arestas, faces e juntas de viga
|
| Entidade de referência selecionável
|
N/A
|
| Translações
|
N/A
|
| Rotações
|
N/A
|
Exemplo
O exemplo a seguir ilustra a diferença entre as restrições Imóvel e Fixo para malhas de casca. Considere uma placa fina que apenas apoiada em duas extremidades opostas É aplicada uma pressão uniforme normal à casca.

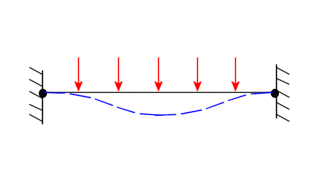

As figuras a seguir ilustram a forma deformada (curva em azul tracejado) da casca quando são usadas as restrições Imóvel e Fixo.
