Comentários

Adicione textos de comentário aos itens da árvore de projeto do FeatureManager (montagens, componentes, recursos, esboços, etc.) com faria usando um bloco Post-It®. Você pode inserir data e hora nesses comentários.

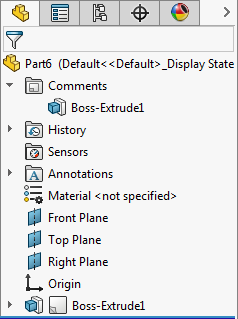

Quando você adiciona o primeiro comentário a um documento, é criada uma pasta Comentários na Árvore de projeto do FeatureManager. Os comentários são exibidos como dicas de ferramentas, tanto na pasta Comentários quanto para o item na Árvore de projeto do FeatureManager.

Você pode adicionar um comentário por item.

Comentar na árvore de projeto do FeatureManager

  • Você pode adicionar comentários a quase todos os nós na Árvore de projeto do FeatureManager. Os comentários abrangem os seguintes nós:
    • Posicionamentos (todos os tipos)
    • Pasta ou grupo de posicionamento
    • Pastas
    • Sensores
    • Material
    • Vistas de anotação
    • Blocos
    • Pasta de corpos sólidos
    • Pasta de corpos de superfície
    • Nós de chapa metálica
    • Referências de posicionamento
  • Para localizar os comentários mais facilmente, você pode ativar os indicadores de comentários.
  • Você pode adicionar comentários independentes que não são anexadas a um recurso ou nó na Árvore de projeto do FeatureManager.
  • Ao criar ou editar um comentário, você pode anexar uma imagem ou captura de tela do modelo.
  • Você pode ver os comentários de recursos no PropertyManager.
  • Ao adicionar um comentário a um recurso, um carimbo de data/hora é adicionado automaticamente ao comentário.
  • Você pode visualizar todos os comentários em uma caixa de diálogo e exportá-los para um documento do Microsoft Word.
O ConfigurationManager também tem melhorias semelhantes para os comentários.

Adicionar um comentário

Para adicionar um comentário:

  1. Clique com o botão direito em um item na árvore de projeto do FeatureManager e selecione Comentário > Adicionar comentário .
  2. Na caixa de mensagem, digite o texto. Clique em Carimbo de data/hora para adicionar a data e hora atuais.
  3. Clique em Salvar e fechar.

Adição de comentários independentes

Você pode adicionar comentários independentes que não são anexadas a um recurso ou nó na árvore de projeto do FeatureManager.

Para adicionar comentários independentes:

  1. Clique em Adicionar comentário (barra de ferramentas Padrão).
  2. Na caixa Comentário, digite o comentário e clique em Salvar e fechar.
    O comentário independente é adicionado à pasta Comentários na Árvore de projeto do FeatureManager.
    Você também pode clicar com o botão direito do mouse na pasta Comentários e clicar em Adicionar comentário para adicionar um comentário independente.

Ativação de indicadores de comentários

Você pode ativar os indicadores de comentários na exibição da Árvore de projeto do FeatureManager para localizar os comentários mais facilmente.

Para ativar os indicadores de comentários:

  1. Na Árvore de projeto do FeatureManager, clique com o botão direito do mouse no nó superior.
  2. Clique em Exibição em árvore > Exibir indicador de comentário.
    Os indicadores visuais são exibidos na Árvore de projeto do FeatureManager para indicar se existe um comentário.



Editar um comentário

Para editar um comentário:

  1. Clique com o botão direito do mouse em um item na Árvore de projeto do FeatureManager que tenha um comentário e selecione Comentário > Editar comentário .
  2. Edite o comentário e clique em Salvar e fechar.

Excluir comentários

Para excluir um comentário:

Clique com o botão direito em um item na árvore de projetos do FeatureManager que tenha um comentário e selecione Comentário > Excluir comentário, então clique em Sim para confirmar.

Adição de imagens e capturas de tela aos comentários

Você pode adicionar imagens e capturas de tela aos comentários. Ao adicionar um comentário a um recurso, um carimbo de data/hora é adicionado automaticamente ao comentário.

Para adicionar imagens e capturas de tela aos comentários:

  1. Clique em Adicionar comentário (barra de ferramentas Padrão).
  2. Na caixa Comentário, clique em uma ou ambas as seguintes opções:
    • Inserir imagem . Permite procurar uma imagem e a adiciona ao comentário com uma visualização.
    • Inserir captura de tela . Adiciona uma imagem da área de gráficos ao comentário com uma visualização.
  3. Clique em Salvar e fechar.

Visualização e edição de comentários nos PropertyManagers

É possível visualizar e editar os comentários de um recurso nos PropertyManagers.

Para visualizar e editar comentários nos PropertyManagers:

  1. Clique em Ferramentas > Opções > Opções do sistema > Colaboração.
  2. Na caixa de diálogo, selecione Exibir comentários no PropertyManager.
  3. Na área de gráficos, selecione um recurso que tenha um comentário anexado e clique em Editar recurso .
  4. No PropertyManager, em Comentário, clique em Editar.
  5. Modifique o comentário e clique em Salvar e fechar.
  6. Clique em .
