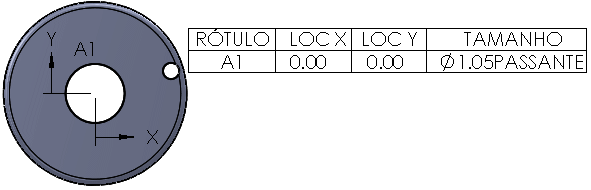

As tabelas de furos podem ser usadas para gerar automaticamente as informações dos furos num formato tabular. É possível criar colunas para as informações do modelo, como local e tamanho dos furos.
As tabelas de furos nos documentos de desenho medem as posições dos furos selecionados de uma origem de referência especificada. O software identifica cada furo com um rótulo que corresponde a uma linha da tabela.
Furos não circulares, como retângulos e ranhuras, são reconhecidos como furos. A tabela lista as coordenadas X e Y das entidades, pelo centro geométrico, mas é você precisa inserir o tamanho.
Os furos que interceptam outras faces não são incluídos na tabela de furos porque a geometria é interrompida pelo outro recurso, formando um furo incompleto. Por exemplo:
Não é possível selecionar furos avançados para chamadas de furos ou tabelas de furos. Ao selecionar uma face, as tabelas de furos não incluem furos avançados.
Além das funcionalidades para todas as tabelas, em e no
PropertyManager de Tabela de Furos, você pode especificar o seguinte:
- Os rótulos em ordem alfabética ou numérica
- As células com rótulos iguais a serem combinados
- As células dos furos de mesmo tamanho a serem combinadas
- A letra e o número de tamanhos de broca ANSI polegada são exibidos.
- A precisão dos locais dos furos
- Exibição de dimensões duplas
