Vínculo de uma nota a uma célula de tabela

Você pode vincular uma nota ao conteúdo de qualquer célula de BOM ou da tabela de furos.

Para vincular uma nota a uma célula de tabela:

  1. Em um desenho com tabela, insira uma nota.
    1. Clique em Inserir > Anotação > Nota.
    2. Clique para colocar a nota.
    3. Clique para editar a nota.
  2. No PropertyManager, em Formato do texto, selecione Vincular célula da tabela .
  3. Na tabela, selecione uma célula.
  4. Clique em .

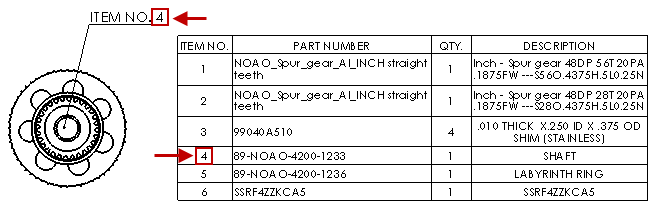

Já que a nota está vinculada a uma célula de tabela, quando o valor da célula for alterado, a nota é atualizada.
