Múltiplas anotações

O termo múltiplas anotações se refere a:
  • Criar várias instâncias de um tipo de anotação
  • Copiar e colar qualquer combinação de anotações e outras entidades
Você pode mover ou copiar múltiplas anotações da seguinte forma:
  • Você pode selecionar anotações, dimensões, vistas de desenho e entidades de esboço. É possível selecionar os itens individualmente ou por seleção em caixa.
  • Você pode recortar e colar ou arrastar vários itens nos desenhos ou ainda usar as ferramentas Mover entidades ou Copiar entidades. Qualquer item pode ser movido, excluído etc. no novo local.
  • Quando vários itens forem colados, o ponto de colagem será o centro de todos os itens selecionados. Todos os itens colados reterão suas posições relativas.
  • Você pode recortar ou copiar itens de uma folha de desenho e colá-los em outra folha.
  • É possível recortar ou copiar itens pertencentes a vistas diferentes. Quando colados, todos os itens são anexados à vista ativa.

Criar várias anotações

Você pode criar várias instâncias de um tipo de anotação sem fechar o PropertyManager ou a caixa de diálogo.

Nem todas as anotações aceitam múltiplas instâncias.

Para criar múltiplas anotações:

  1. Clique na ferramenta apropriada na barra de ferramentas Anotações ou em Inserir > Anotações e selecione uma ferramenta no menu.
  2. Digite o texto e selecione as opções no PropertyManager ou na caixa de diálogo.
  3. Com a caixa de diálogo ou o PropertyManager aberto, clique na área de gráficos a fim de inserir a anotação.
    • Clique quantas vezes forem necessárias se for preciso inserir várias cópias.
    • Se a anotação tiver uma linha de chamada, clique para inserir a linha de chamada e clique novamente para inserir a anotação.
  4. É possível alterar o texto e outros itens no PropertyManager ou na caixa de diálogo para cada instância da anotação.
  5. Clique em PM_OK.gif

Copiar e colar anotações

Para copiar e colar anotações:

  1. Selecione a anotação.
  2. Clique em Copiar tool_Copy_Standard.gif (barra de ferramentas Padrão) ou Editar > Copiar.
    .
  3. Clique na folha e em Colar tool_Paste_Standard.gif (barra de ferramentas Padrão) ou Editar > Colar.

    Você pode editar e anexar a cópia novamente.

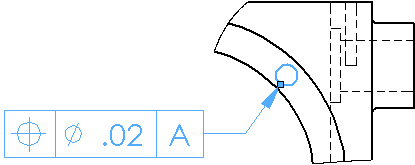

    Você também pode pressionar Ctrl e arrastar uma anotação. Quando você soltar a anotação, uma cópia será inserida.
