Furos avançados

Com a ferramenta Furo Avançado, você pode definir furos avançados das faces do lado mais próximo e mais distante. Flyouts do elemento de furação ajudam a orientar o processo. Uma caixa de grupo Favoritos está disponível no PropertyManager.

Criação de elementos de furo avançado

  1. Crie uma simples peça de bloco extrudado.
    Para ver melhor as visualizações, pressione Ctrl + selecione todas as faces e clique em Aparências. No Painel de Tarefas, em Vidro, clique duas vezes em Vidro transparente para aplicar a aparência.
  2. Clique em Furo avançado (barra de ferramentas Recursos) ou em Inserir > Recursos > Furo avançado.

    O PropertyManager é aberto com o flyout do Lado mais próximo exibido.

  3. No PropertyManager, na guia Tipo, em Faces dos lados mais próximo e mais distante, selecione uma face.

    É exibida uma visualização temporária do furo. O local é temporário e baseado na sua seleção inicial na face. Você define a posição mais tarde.

  4. No flyout do Lado mais próximo, clique em Inserir elemento sob o elemento ativo para adicionar um elemento do Lado mais próximo ao furo avançado.
  5. No PropertyManager, em Faces dos lados mais próximo e mais distante, selecione Lado mais distante, em seguida, selecione a face oposta no modelo.

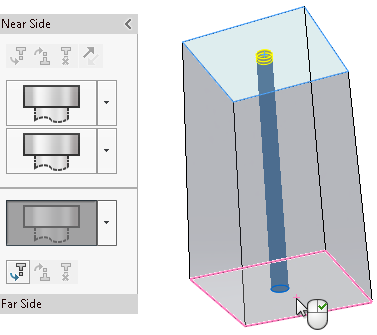

    O flyout do Lado mais próximo agora exibe dois elementos do Lado mais próximo. O flyout do Lado mais distante está ativo e contém um elemento. Uma barra separa os flyouts.
    O tipo de elemento predefinido nos flyouts é Rebaixado .


    Em seguida, você definirá as especificações do elemento.

Definir especificações do elemento

  1. No flyout do Lado mais próximo, selecione o elemento superior para ativá-lo. Que deve manter o tipo de furo como Rebaixado, mas modificar algumas definições.
  2. Em Especificação do elemento:
    1. Em Tipo, selecione Parafuso de tampa com cabeça de soquete sextavado.
    2. Em Tamanho, selecione 1/4.

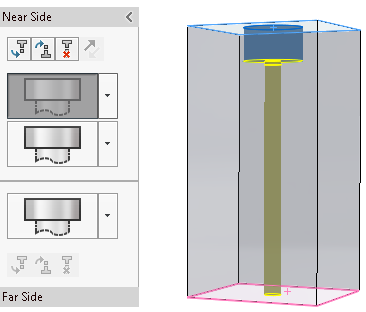

    A visualização temporária do elemento do Lado mais próximo será atualizada.

  3. No flyout, clique em para ver o segundo elemento do Lado mais próximo e, em seguida, clique em Reto.

    Que deverá modificar as especificações para este elemento.

  4. Em Especificação do elemento:
    1. Em Tipo, selecione Folgas de parafuso.
    2. Em Tamanho, selecione 1/4.
    3. Para o Dimensionamento personalizado, defina a Condição final como Cego e a Profundidade como 1.

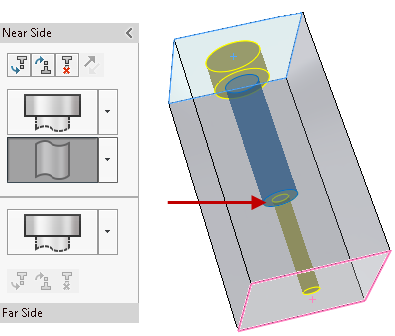

    A visualização será atualizada para mostrar o tamanho e a profundidade modificada para o elemento Reto.

    Nos flyouts, você pode arrastar elementos para reposicioná-los. Se a operação de arrastar causar uma falha no elemento, ele será realçado. Posicione o ponteiro do mouse sobre o elemento para visualizar uma mensagem de erro.

    O elemento do Lado mais distante é definido como Rebaixado. Você deve modificá-lo para ser um elemento de trilha roscada.

  5. No flyout do Lado mais distante, clique em para o elemento do Lado mais distante, depois clique em Rosca.
  6. Em Especificação do elemento:
    1. Em Tipo, selecione Furo roscado.
    2. Em Tamanho, selecione 1/4-20.

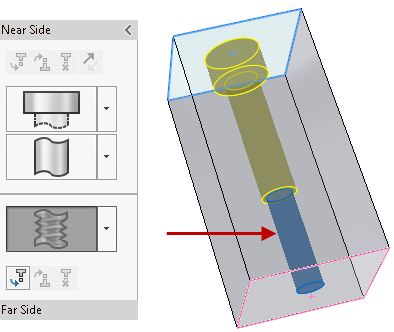

    O elemento do Lado mais distante será atualizado até o meio do elemento do Lado mais próximo devido à condição final de Até o próximo elemento.

Você pode salvar os recursos do furo avançado como Favoritos para reutilizá-los. No PropertyManager, na guia Tipo, em Favorito, você pode adicionar, atualizar, excluir, salvar ou carregar um furo avançado favorito.

Em seguida, você cria e posiciona as instâncias.

Criar e posicionar instâncias de furo avançado

  1. No PropertyManager, selecione a guia Posições.

    Você pode selecionar vários pontos ou usar um esboço para criar vários furos.

    Se você se esquecer de selecionar a guia Posições e clicar em , o software solicita que você selecione um ponto na face para localizar o furo. Clique em OK no prompt para abrir a guia Posições e a barra de ferramentas Esboço.
  2. Clique em Retângulo central (barra de ferramentas Esboço) e esboce um retângulo, usando a origem do esboço na face como o centro.
  3. Clique em para fechar o PropertyManager do Retângulo central e retornar ao PropertyManager da Posição do furo.

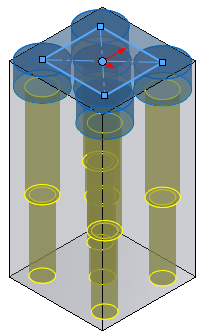

    O software cria cinco instâncias do furo, incluindo um ponto de esboço na origem selecionada. Você deve remover a instância central.

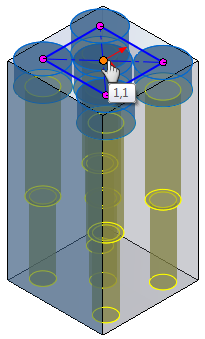

  4. Em Instâncias a ignorar, selecione o orbe da instância central a para remover apenas esta instância da visualização.
    Em Opções de esboço, você pode selecionar Criar instâncias na geometria de construção para criar instâncias usando a geometria de construção.
