Criação de vistas de seção transparentes

Ao criar vistas de seção, você pode definir corpos e componentes individuais para ficarem transparentes.

A transparência ajuda a ver através da parte interna do modelo. A vista de seção transparente está disponível no PhotoView 360.

Para criar uma vista de seção transparente:

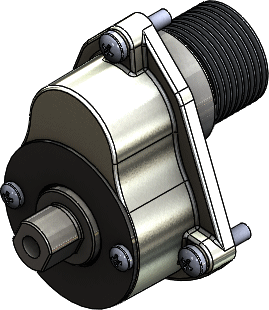

  1. Abra a letra de unidade:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\model_display\gearbox\GEARBOX.sldasm.


  2. Clique em Vista de seção (barra de ferramentas Exibir) ou em Exibir > Exibição > Vista de seção.
  3. No PropertyManager:
    1. Em Método de seção, selecione Zonal.
    2. Selecione Componentes transparentes.
  4. Na Árvore de projeto do FeatureManager, selecione HOUSING - GEARS.
  5. No PropertyManager, em Componentes transparentes:
    1. Selecione Incluir selecionado para tornar o encaixe transparente.
    2. Defina o Valor de transparência para 0,75.
    3. Clique em .

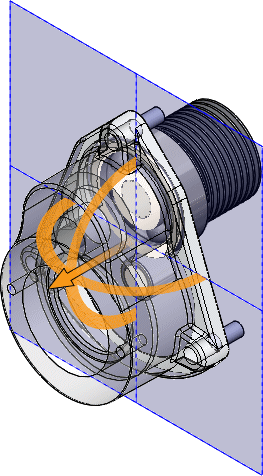

    A vista de seção é aberta com um encaixe transparente.
