Antes de imprimir um modelo usando uma impressora 3D, você pode avaliar a espessura e os espaçamentos dele para ver se essas características podem ser impressas por meio da tecnologia de impressão 3D de Modelagem de Deposição Mesclada (FDM, Fused Deposition Modeling).
Com base na altura da layer e no material termoplástico selecionado, você pode identificar problemas com a espessura de parede e a largura do espaçamento antes de imprimir o modelo.
A ferramenta Impressão 3D identifica onde a espessura da parede ou a distância entre duas faces em uma ranhura está abaixo de um determinado limite e realça a geometria no modelo. Essa ferramenta é útil quando modelos grandes são reduzidos ou quando modelos detalhados são impressos em uma impressora 3D.
Para avaliar os modelos para impressão 3D:

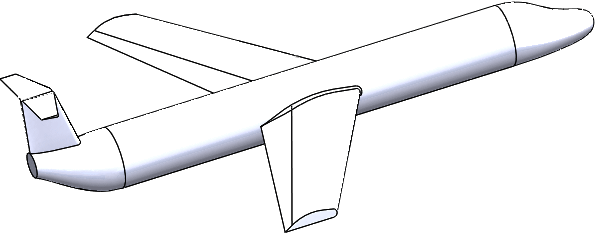

- Abra letra da unidade:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS versão\whatsnew\model_display\airplane.sldprt.
- Clique em Impressão 3D
(barra de ferramentas Padrão) ou em .
- No PropertyManager, clique na guia Configurações e faça o seguinte:
- Defina o Plano inferior do modelo.
- Defina o valor de Escala.
- Clique em Dimensionar para ajustar.
- No PropertyManager, clique na guia Visualização e faça o seguinte em Altura da layer:
- Defina a Altura da layer como 0,5.
- Selecione Análise de espaçamento/espessura e Personalizar espessura e espaçamento.
- Defina Espessura/espaçamento como 2,5.
- Defina Ângulo como 178.
- Clique em Calcular.

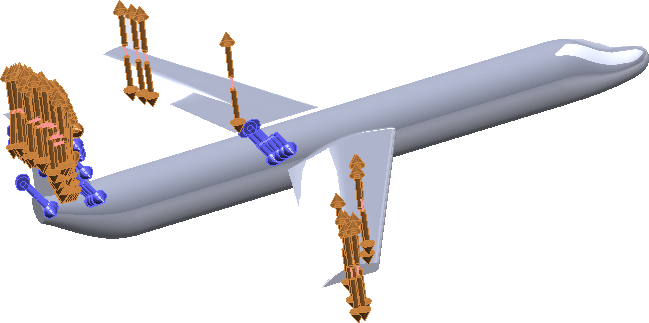

As áreas do modelo com espaçamentos muito pequenos ou muito grandes são mostradas.
