Opções do Assistente de Furação/Toolbox

Use as opções da página Assistente de furação/Toolbox para criar novos padrões ou editar padrões existentes usados pelos furos do Assistente de furação e os componentes do SOLIDWORKS Toolbox. Também é possível desativar ou ativar a pasta Favoritos do Toolbox.

Para acessar as opções do Assistente de furação/Toolbox:

  1. Clique em Opções na barra de ferramentas Padrão ou clique em Ferramentas > Opções.
  2. Na guia Opções do sistema, clique em Assistente de Furação/Toolbox.

Pasta do Assistente de furação e do Toolbox

Local da Pasta do Assistente de furação e do Toolbox Mostra o local onde o Assistente de furação e os Componentes do Toolbox são armazenados.
Tornar esta pasta o local de pesquisa predeterminado para componentes do Toolbox Torna mais fácil abrir modelos cujos componentes do Toolbox não fazem referência à sua pasta do Toolbox. Se você desmarcar essa opção do sistema, o SOLIDWORKS não procurará automaticamente na pasta Toolbox as referências aos componentes do Toolbox.
Configurar Abre a ferramenta de configuração do Toolbox, na qual você pode definir as opções da página Componentes de fixação inteligentes.

Para obter detalhes, consulte a Ajuda do Toolbox.
Clique em Redefinir para restaurar os padrões de fábrica para todas as opções do sistema ou somente para as opções desta página.

Painel de tarefas do Toolbox

Exibir pasta Favoritos do Toolbox Exibe a pasta Favoritos do Toolbox em Toolbox no Painel de tarefas Biblioteca de projetos.

Criar padrões do assistente de furação

É possível criar novos padrões ou editar padrões existentes usados pelos furos do Assistente de furação e os componentes do SOLIDWORKS Toolbox. Pode-se adicionar acesso administrativo a esses padrões e às opções do suplemento SOLIDWORKS Toolbox.

Não é necessário ter o SOLIDWORKS Toolbox instalado no sistema para criar ou editar padrões para furos do Assistente de furação.

Para criar seus próprios padrões do Assistente de furação:

  1. Clique em Opções na barra de ferramentas Padrão ou clique em Ferramentas > Opções.
  2. Na guia Opções do sistema, clique em Assistente de Furação/Toolbox.
  3. Vá até o local da Pasta do Assistente de Furação e do Toolbox.
    Você pode selecionar Tornar esta pasta o local de pesquisa predeterminado para componentes do Toolbox para facilitar a abertura de modelos cujos componentes do Toolbox não fazem referência à sua pasta do Toolbox. Se você desmarcar essa opção do sistema, o SOLIDWORKS não procurará automaticamente na pasta Toolbox as referências aos componentes do Toolbox.
  4. Clique em Configurar.
  5. Na ferramenta de configuração do Toolbox, defina as opções na página Componentes de fixação inteligentes.
    Para obter detalhes, consulte a Ajuda do Toolbox.
  6. Clique em Salvar, depois em feche o Toolbox.
  7. Clique em OK para fechar a caixa de diálogo Opções do sistema - Assistente de Furação/Toolbox.

Favoritos do Toolbox

A pasta Favoritos do Toolbox é uma pasta local onde você pode armazenar atalhos para componentes do Toolbox utilizados frequentemente.

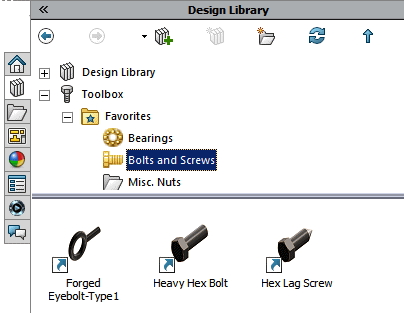

No software SOLIDWORKS, a pasta Favoritos aparece em Toolbox no Painel de tarefas Biblioteca de projetos. O conteúdo que você adicionar à pasta é armazenado como arquivos de atalho do Windows no seu computador local.

A pasta Favoritos do Toolbox fica visível por padrão. Para ocultar a pasta, clique em Ferramentas > Opções > Opções do sistema > Assistente de furação/Toolbox e desmarque Exibir Favoritos do Toolbox. Isso não remove seus favoritos, mas os oculta no Painel de tarefas da Biblioteca de projetos.

Você pode adicionar conteúdo diretamente na pasta Favoritos ou criar subpastas para organizar o conteúdo. Em seguida, você arrasta os componentes de uma pasta padrão do Toolbox na parte inferior do Painel de tarefas para a pasta Favoritos ou subpasta.

Você não deve compartilhar favoritos com outros usuários.

Para salvar e usar os favoritos do Toolbox:

  1. No Painel de tarefas, na guia Biblioteca de projetos, expanda Toolbox.
  2. Selecione a pasta Favoritos e clique em Criar nova pasta .
  3. Digite um nome para a subpasta.
    Se você usar nomes de pastas padrão do Toolbox, como Rolamentos ou Porcas e Parafusos, o software exibe os nomes com os ícones apropriados. Caso contrário, um ícone de pasta genérico representa a pasta.
    A nova pasta aparece na pasta Favoritos e é criada no seu computador local em C:\Users\username\AppData\Roaming\SOLIDWORKS\SOLIDWORKSrelease\Toolbox\Favoritos.
  4. Na biblioteca de componentes do Toolbox, expanda o padrão, a categoria e o tipo de componente para salvar como um favorito.
  5. Selecione o componente e arraste-o para a subpasta.
    Cada favorito que você salvar aparece como um atalho na subpasta Favoritos e no diretório Favoritos no seu computador local.

    Se um componente do Toolbox for movido, excluído ou desativado, um indicador de aviso aparece no atalho.

    Passe o mouse sobre o favorito para exibir uma dica de ferramenta que descreve o problema.

  6. Para usar um favorito, selecione-o na subpasta Favoritos e arraste-o para a área de gráficos, como você faria com um componente em uma das outras pastas do Toolbox.

Opções do Toolbox

Você pode configurar o Toolbox para um usuário ou para compartilhamento entre vários usuários.

Para obter informações sobre como configurar o Toolbox, consulte a Ajuda do Toolbox.

Dados compartilhados do Toolbox

Você pode instalar os dados do Toolbox em um computador local, em um local compartilhado da rede, ou em um vault do SOLIDWORKS PDM. Recomenda-se a utilização de um local compartilhado da rede ou um vault do SOLIDWORKS PDM. Usando um local comum, todos os usuários do SOLIDWORKS compartilham um conjunto consistente de informações dos componentes.

Para obter informações sobre como usar o SOLIDWORKS PDM para gerenciar o Toolbox, incluindo a migração da sua biblioteca do Toolbox existente para um vault do SOLIDWORKS PDM, consulte o Manual de administração do SOLIDWORKS PDM.

Configuração do Toolbox

O ideal é configurar o Toolbox antes de usá-lo. Configurar o Toolbox consiste em:

  • Selecionar os padrões e o hardware que deseja usar.
  • •Selecionar os tamanhos dos componentes, adicionar propriedades personalizadas e adicionar números de peça.
  • •Configurar permissões e preferências.

Proteger o Toolbox

Quando é usado um Toolbox compartilhado, um administrador pode criar uma senha para o Toolbox e definir permissões e preferências para o grupo de trabalho. A restrição do acesso e a definição de preferências comuns asseguram que os dados do Toolbox são consistentes num grupo de trabalho.
