Alinhar dimensões colineares/radiais

Em uma vista de desenho, alinha e agrupa as dimensões linear, radial ou angular do desenho. As dimensões selecionadas precisam ser do mesmo tipo e ter uma direção comum (dimensões lineares) ou um ponto central comum (dimensões angulares).

Alinhar e agrupar dimensões colineares

Para alinhar e agrupar dimensões colineares:

  1. Em uma vista de desenho, selecione um grupo de dimensões.
  2. Clique em Alinhar colinear/radial Tool_Align_Collinear_Radial_Align.gif na barra de ferramentas Alinhar ou clique em Ferramentas > Dimensões > Alinhar colinear/radial .
    As dimensões selecionadas são organizadas em uma linha reta. Elas também são agrupadas e mantêm a organização linear quando movidas. As dimensões são alinhadas à última dimensão selecionada.
    ALN_COL2_shg.gif ALN_RADL_shg.gif
    Alinhamento colinearidade Alinhamento radial

Destacar dimensões que estão alinhadas com outra

Para realçar dimensões que estão alinhadas uma à outra:

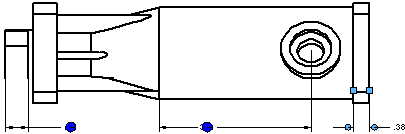

Clique com o botão direito na dimensão que foi criada com Alinhar Tool_Align_Collinear_Radial_Align.gif e clique em Exibir alinhamento.
As dimensões que estão alinhadas são marcadas com pontos azuis.

Remover dimensões de um conjunto de dimensões alinhadas

Para remover uma dimensão de um conjunto de dimensões alinhadas:

Clique com o botão direito na dimensão que foi criada com Alinhar colinear/radial Tool_Align_Collinear_Radial_Align.gif e clique em Quebrar alinhamento.
