Alinhar dimensões paralelas/concêntricas

Em um desenho, você pode alinhar com espaçamento uniforme as dimensões lineares, radiais ou angulares selecionadas. Alinhar paralelo/concêntrico é usado para as dimensões de "empilhamento" e "espaço". As dimensões selecionadas precisam ser do mesmo tipo.

Alinhar e agrupar dimensões paralelas

Para alinhar e agrupar dimensões paralelas:

  1. Em um desenho, mantenha a tecla Ctrl pressionada e selecione duas ou mais dimensões que deseje alinhar. Você também pode selecionar o grupo de dimensões mantendo pressionado o botão esquerdo do mouse e arrastando a caixa para conter as dimensões.
  2. Clique em Alinhar paralelo/concêntrico Tool_Align_Parallel_Concentric_Align.gif na barra de ferramentas Alinhar ou em Ferramentas > Dimensões > Alinhar paralelo/concêntrico .
    As dimensões são organizadas com uma distância uniforme entre as setas. Elas também são agrupadas e mantêm o espaçamento paralelo quando movidas.
    Align_Parallel_ex.gif Align_Concentric_ex.gif
    Alinhamento paralelo Alinhamento concêntrico

Especificar a distância entre as dimensões

Para especificar a distância entre as dimensões:

  1. Clique em Ferramentas > Opções > Propriedades do documento > Dimensões.
  2. Em Distância de offset, especifique um valor para A partir da última dimensão (1) (a distância entre as dimensões como ilustrado).
    1 A partir da última dimensão
    2 A partir do modelo
  3. Clique em OK.

Destacar dimensões que estão alinhadas com outra

Para realçar dimensões que estão alinhadas uma à outra:

Clique com o botão direito na dimensão que foi criada com Alinhar paralelo/concêntrico Tool_Align_Parallel_Concentric_Align.gif e clique em Exibir alinhamento.

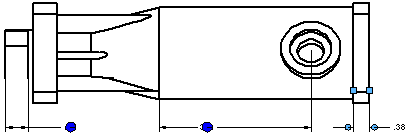

As dimensões que estão alinhadas são marcadas com pontos azuis.

Remover dimensões de um conjunto de dimensões alinhadas

Para remover uma dimensão de um conjunto de dimensões alinhadas:

Clique com o botão direito na dimensão que foi criada com Alinhar paralelo/concêntrico Tool_Align_Parallel_Concentric_Align.gif e clique em Quebrar alinhamento.
