Personalização de um símbolo

Neste exemplo, você cria um símbolo de projeção do 3º diedro composto por dois círculos e seis linhas no arquivo

gtol.sym.

Para personalizar esse símbolo:

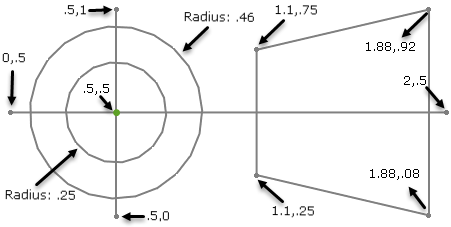

  1. Na grade quadrada imaginária de 1 x 1, dimensione o símbolo de projeção do 3º diedro conforme mostrado:
  2. Para adicionar o código que produz o símbolo de projeção do 3º diedro no arquivo gtol.sym , insira estas linhas em uma nova categoria ou em uma categoria existente:
                *THIRD, Third Angle Projection
    A,CIRCLE .5,.5,.25
    A,CIRCLE .5,.5,.46
    A,LINE 0,.5,2,.5
    A,LINE .5,0,.5,1
    A,LINE 1.1,.25,1.1,.75
    A,LINE 1.1,.25,1.88,.08
    A,LINE 1.1,.75,1.88,.92
    A,LINE 1.88,.08,1.88,.92

    Siga o formato de maneira exata e não adicione ou remova espaços.
  3. Salve o arquivo e saia do SOLIDWORKS.
  4. Reinicie o SOLIDWORKS.
  5. Abra um desenho.
  6. Clique em Nota (barra de ferramentas Anotação) ou em Inserir > Anotações > Nota.
  7. No PropertyManager, em Formato do texto, clique em Adicionar símbolo.
  8. Na janela pop-up, clique em Mais símbolos.
  9. Na caixa de diálogo Símbolo:
    1. Localize a categoria utilizada.
    2. Passe o cursor sobre o símbolo de projeção do 3º diedro.
    3. Selecione o símbolo e clique em OK.
    Você verá seu ícone e a descrição, por exemplo:

    <SCR-THIRD> é o rótulo exibido quando os símbolos recebem dimensões.
    Se você compartilhar o desenho com outros, eles precisarão de seu arquivo gtol.sym para visualizar seus símbolos personalizados.
