Usar o DimXpert

Use o conjunto de ferramentas do DimXpert para inserir dimensões e tolerâncias de maneira manual ou automática.

O DimXpertManager:

  • Lista os recursos de tolerância definidos pelo DimXpert, por recurso.
  • Exibe as ferramentas do DimXpert.


Para alterar a exibição em árvore, clique com o botão direito no nome da peça no DimXpertManager, selecione Exibição em árvore e selecione uma opção de exibição.

Para usar o DimXpert para peças:

  1. Abra uma peça a ser dimensionada com o DimXpert.
  2. Defina as opções do DimXpert. Clique em Ferramentas > Opções > Propriedades do documento e configure as diversas opções do DimXpert, tal como a Tolerância geométrica.
  3. As dimensões e tolerâncias geométricas podem ser inseridas de maneira manual ou automática.
    Opção Descrição
    Para inserir dimensões e tolerâncias geométricas manualmente:
    1. Configure os referenciais usando a ferramenta Referencial .
    2. Adicione tolerâncias e dimensões usando as ferramentas do DimXpert, tais como Dimensão de tamanho , Dimensão de local , Recurso de padrão e Tolerância geométrica .
      Use o seletor de recursos para definir os tipos de recurso.
    3. Clique em Exibir status de tolerância para exibir quais recursos estão sobrerrestritos ou sub-restritos em tamanho e localização.
    4. Aplique dimensões e tolerâncias adicionais conforme necessário, para restringir a peça completamente.
      Para definir a cor das dimensões do DimXpert, clique em Opções Tool_Options_Standard.gif > Opções do sistema > Cores. Em Configuração de esquemas de cores, selecione Anotações > DimXpert.
    Para inserir dimensões e tolerâncias geométricas automaticamente:
    1. Clique em Esquema de dimensão automática (barra de ferramentas do DimXpert) ou em Ferramentas > DimXpert > Esquema de dimensão automática.
    2. Defina as opções do PropertyManager.
    3. Clique em .
  4. Salve a peça.

Seleção de várias arestas

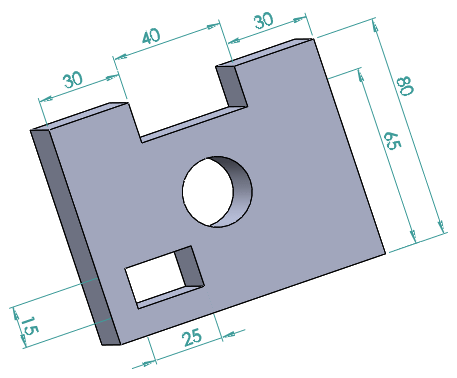

Você pode criar dimensões entre dois planos selecionando duas arestas no local em que os planos correspondentes são paralelos.



Uso de geometria de referência com dimensões do DimXpert

Você pode criar dimensões do DimXpert usando planos de referência, eixos, pontos e símbolos de centro de massa.
