Окно PropertyManager "Активные точки напряжения"

Инструмент диагностики Активные точки напряжения обнаруживает области моделей, в которых очень высокая разница напряжения между смежными элементами. В определенных случаях такие высокие разницы напряжения могут быть связаны с использованием особых точек напряжения.

Функциональность активных точек напряжения доступна только для линейных статических исследований, в которых используются элементы сетки твердого тела и оболочки.

Инструмент диагностики активных точек напряжения может помочь в определении областей модели, которые подвержены особым точкам напряжения с помощью определения нестандартной высокой разницы напряжения между смежными элементами.

Концепция особой точки напряжения существует в численных анализах и не имеет физического значения, так как в ней нет бесконечного напряжения в особой точке.

Инструмент диагностики активной точки напряжения обнаруживает особые точки напряжения в модели в следующих случаях:
  • Вблизи острых геометрических кромок и внутренних входящих углов на твердых телах и телах оболочки.
    а) Особые точки напряжения, обнаруженные на острых кромках без примененных скруглений. Угол между геометрическими плоскостями на общих острых кромках имеет диапазон от 0º до -180º. б) Инструмент диагностики активных точек напряжения обнаруживает особые точки напряжения на внутренних углах, которые обведены зеленым цветом. Эти углы могут быть в диапазоне от 0º до -180º.
  • В областях, где примененные граничные условия ограничивают тело до свободного расширения (или сокращения) в рамках среды нагрузки. Помните, что в реальном мире не может быть "бесконечно жестких" опор или крепежей.
  • На геометрических кромках твердых тел, где применены нагрузки/крепления или резкие переходы из граничных условий (с очень жесткого на свободный).
  • Вокруг вершин, в которых применяются точки нагрузки и точки крепления (для твердых тел или оболочек).
Активные точки напряжения не обнаруживаются на областях контакта и на гранях с примененными жесткими креплениями.

Чтобы открыть диагностику Активные точки напряжения, выполните следующие действия.

  • Нажмите правой кнопкой мыши на папку Результаты и выберите Диагностика активных точек напряжения.
  Коэффициент чувствительности Выполняет фильтрацию элементов, которые участвуют в диагностике активных точек напряжения, на основе величины эквивалентного напряжения по отношению к максимальному эквивалентному напряжению для каждого тела.

Высокий коэффициент чувствительности включает в себя больше элементов с высоким уровнем деформации и может обнаруживать несколько областей активных точек напряжения в нескольких телах (за счет более длительного времени вычисления).

Например, для коэффициента чувствительности 60% инструмент включает элементы, которые попадают в 60% верхних значений эквивалентной деформации для каждого тела.

  Значения в узлах При выборе можно просмотреть активные точки напряжения на эпюрах контура узловых или элементарных напряжений по Мизесу. Элементарная эпюра отображает одно значение напряжения для каждого элемента. Узловые эпюры отображают одно значение напряжения для каждого узла.
  Начать диагностику активных точек напряжения Запуск инструмента диагностики активных точек напряжения. При обнаружении активных точек следующим этапом становится просмотр эпюры контура по Мизесу, в котором области активных точек выделены серым цветом.
Вместо серого цвета по умолчанию для отрисовки активных точек напряжения можно выбрать другой цвет: в меню Параметры графика > Назначить цвет для переменных выше максимального значения . Изменение максимального порогового значения напряжения в графике эпюры Активные точки напряжения не допускается. Области модели со значениями напряжения выше максимального порогового значения выделены серым цветом и отмечены решающей программой как активные точки напряжения.
  Показать/скрыть активные точки напряжения Переключает видимость активных точек напряжения на эпюре контура по Мизесу.
  Изолировать активные точки напряжения Выполняет отрисовку только областей активных точек напряжения в модели, которые отображаются в прозрачном режиме.

В легенде эпюры можно просмотреть коэффициент чувствительности, который учитывается в анализе, число отмеченных как активные точки напряжения элементов, а также процент элементов с пометкой активных точек напряжения.

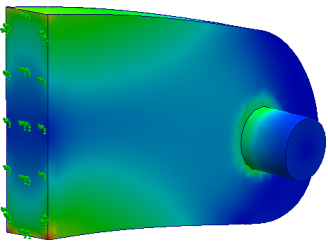

Активные точки напряжения обнаружены и выделены серым цветом. Примечания к проверке для элементов отображаются в строке Активные точки напряжения для параметра Значение.

Содержание

  • Оценка активных точек напряжения

    Не все активные точки напряжения связаны с особыми точками напряжения. Локальное уточнение сетки в областях активных точек может исключить эти точки напряжения, характерные для концентрации напряжения, которые не являются особыми.
