PropertyManager Matriz lineal

El PropertyManager Matriz lineal aparece al crear una matriz de una o varias operaciones a lo largo de uno o dos trayectos lineales.

Para acceder a este PropertyManager:

Haga clic en Matriz lineal (barra de herramientas Operaciones) o en Insertar > Matriz/Simetría > Matriz lineal.

Algunos campos que aceptan datos de entrada numéricos permiten crear una ecuación introduciendo = (signo igual) y seleccionando las variables globales, las funciones y las propiedades del archivo de una lista desplegable. Consulte Introducción directa de ecuaciones en los PropertyManagers.

Dirección 1

Dirección de matriz Configura la dirección para la matriz en la Dirección 1. Seleccione una arista lineal, una línea, un eje, una cota, las caras y superficies planas, las caras y superficies cónicas, las aristas circulares y los planos de referencia. Si fuera necesario, haga clic en Invertir dirección para invertir la dirección de la matriz.
Separación e instancias Establece de forma independientemente el número de instancias y la separación.

Separación

Configura la separación entre las instancias de la matriz en la Dirección 1.

Número de instancias

Establece el número de instancias de la matriz para Dirección 1. Este número incluye las operaciones o selecciones originales.

Hasta la referencia Establece el número de instancias y la separación basada en la geometría de referencia seleccionada.

Geometría de referencia

Establece la geometría de referencia que controla la matriz.

Equidistancia

Establece la distancia de la última instancia de matriz desde la geometría de referencia.

Invertir dirección de equidistancia

Invierte la dirección en la que la matriz es equidistante de la geometría de referencia.

Centro gravedad

Calcula la equidistancia desde la geometría de referencia al centro de gravedad de la operación de matriz.

Referencia seleccionada

Calcula la equidistancia desde la geometría de referencia hasta una referencia de geometría de la operación a repetir.

Referencia a repetir

Establece la geometría de la operación a repetir desde la que calcular la equidistancia.

Dirección 2

Crea una matriz en una segunda dirección.

Dirección de matriz Configura la dirección para la matriz en la Dirección 2. Seleccione una arista lineal, una línea, un eje, una cota, las caras y superficies planas, las caras y superficies cónicas, las aristas circulares y los planos de referencia.
Separación e instancias Establece de forma independientemente el número de instancias y la separación.

Separación

Configura la separación entre las instancias de la matriz en la Dirección 1.

Número de instancias

Establece el número de instancias de la matriz para Dirección 1. Este número incluye las operaciones o selecciones originales.

Equidistante desde la referencia Establece el número de instancias y la separación basada en la geometría de referencia seleccionada.

Geometría de referencia

Establece la geometría de referencia que controla la matriz.

Equidistancia

Establece la distancia de la última instancia de matriz desde la geometría de referencia.

Invertir dirección de equidistancia

Invierte la dirección en la que la matriz es equidistante de la geometría de referencia.

Centro gravedad

Calcula la equidistancia desde la geometría de referencia al centro de gravedad de la operación de matriz.

Referencia seleccionada

Calcula la equidistancia desde la geometría de referencia hasta la geometría de la operación a repetir seleccionada.

Referencia a repetir

Establece la geometría de la operación a repetir desde la que calcular la equidistancia.

Sólo matriz de operación a repetir Crea una matriz lineal en Dirección 2 utilizando sólo las operaciones a repetir, sin replicar las instancias de la matriz de Dirección 1.

  Sólo matriz de operación a repetir opción activada. La operación a repetir sólo se replica en la Dirección 2. Sólo matriz de operación a repetir opción desactivada. Toda la matriz lineal está duplicada en la Dirección 2.

Operaciones de matriz

Operaciones de matriz Crea la matriz utilizando la operación seleccionada como la operación a repetir.

Caras para crear matriz

select_face_planar.png Caras para crear matriz Crea la matriz utilizando las caras de que se compone la matriz. Seleccione todas las caras de la operación en la zona de gráficos. Esto resulta útil con modelos que importan sólo las caras de que se compone la operación y no la operación en sí misma.
Al utilizar Caras para crear matriz, la matriz debe permanecer dentro de la misma cara o límite. No puede cruzar los límites. Por ejemplo, un corte a través de toda la cara o de diferentes niveles (como una arista elevada) crearía un límite y caras separadas, impidiendo a la matriz propagarse.

Sólidos para crear matriz

Conjuntos de sólidos/superficies para crear matriz Crea la matriz utilizando los sólidos seleccionados en una pieza multicuerpo.

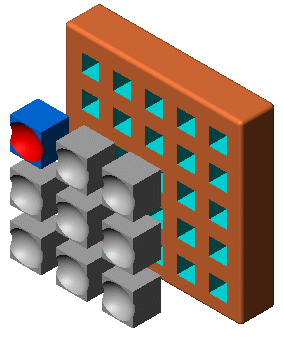

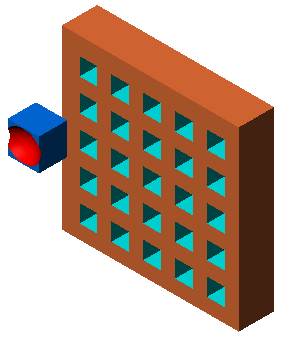

    Pieza multicuerpo con Sólido para crear matriz Después de aplicar la matriz lineal

Instancias para ignorar

Instancias para ignorar Pasa por alto las instancias de la matriz seleccionadas en la zona de gráficos cuando se está creando la matriz. El cursor pasa a ser cuando se coloca el ratón sobre cada instancia de matriz. Haga clic para seleccionar la instancia de matriz. Aparecen las coordenadas de la instancia de matriz. Para restaurar una instancia de matriz, vuelva a hacer clic en la instancia.

Alcance de operación

Aplique operaciones a una o a varias piezas multicuerpo seleccionando Matriz de geometría en Opciones y utilizando Alcance de operación para elegir los sólidos a incluir en la operación.
Debe crear el modelo al que desea agregar las operaciones para piezas multicuerpo antes de agregar dichas operaciones.
  Todos los sólidos La operación se aplica a todos los sólidos cada vez que se regenera la operación. Si se agregan nuevos sólidos al modelo que están intersectados por la operación, estos nuevos sólidos también se regeneran para incluir la operación.

    Operaciones Extruir y Cúpula aplicadas a todos los sólidos
  Sólidos seleccionados Aplica la operación a los sólidos seleccionados. Si se agregan nuevos sólidos al modelo que quedan intersectados por la operación, es necesario utilizar Editar operación para editar la operación de matriz, seleccionar esos sólidos y agregarlos a la lista de sólidos seleccionados. Si no se agregan nuevos sólidos a la lista de sólidos seleccionados, éstos permanecen intactos.

    Operaciones Extruir y Cúpula aplicadas al sólido seleccionado
  Selección automática (Disponible si hace clic en Sólidos seleccionados) Cuando se crea un modelo con piezas multicuerpo por primera vez, la operación procesa todas las piezas intersectantes pertinentes de forma automática. Selección automática es más rápida que Todos los sólidos, pues procesa sólo los sólidos de la lista inicial y no regenera todo el modelo. Si se hace clic en Sólidos seleccionados y se desactiva Selección automática, se deben seleccionar los sólidos que se desean incluir en la zona de gráficos.
Sólidos que se verán afectados (Disponible al desactivar Selección automática) Seleccione los sólidos que se verán afectados en la zona de gráficos.

Opciones

Variar croquis Permite cambiar la matriz conforme se repite.
Matriz de geometría Crea la matriz utilizando sólo la geometría (caras y aristas) de las operaciones, en vez de crear una matriz y solucionar cada instancia de la operación. Matriz de geometría acelera la creación y reconstrucción de la matriz. No se pueden crear matrices de geometría de operaciones que tienen caras fusionadas con el resto de la pieza.
Propagar propiedades visuales Propaga colores, texturas datos de roscas cosméticas SOLIDWORKS a todas las instancias de la matriz.

Instancias a variar

Esta opción sólo está disponible al seleccionar una operación para la instancia de la matriz.

Incrementos en dirección 1

PM_space_increment Incremento de separación en dirección 1 Incrementa de forma acumulativa la separación entre los centros de las instancias de matriz en Dirección 1.

Por ejemplo, si la separación entre las filas en la matriz es 1,5 mm e introduce .3 mm para Incremento de espacio, la segunda fila se coloca a 1,8 mm de la primera, la tercera fila se coloca a 2,1 mm de la segunda, la cuarta fila se coloca a 2,4 mm de la tercera, etc.

  Escoja las cotas de operación para variar en la Dirección 1 Muestra las cotas de la operación a repetir en una tabla. En la zona de gráficos, haga clic en las cotas de la operación a repetir para mostrar la tabla. Agregue un valor en la columna Incremento para aumentar o disminuir el tamaño de la cota de operación de la Dirección 1.
Los mismos campos aplican a Incrementos en dirección 2.

Instancias modificadas

pm_modify_instance Muestra las instancias individuales que se han modificado. Se identifican por el número de fila y columna en la matriz.

Para modificar una instancia individual, haga clic en el marcador de la instancia en la zona de gráficos, seleccione Modificar instancia. Puede introducir los valores para reemplazar la separación y cotas en la anotación.

Para eliminar una instancia modificada, haga clic con el botón derecho del ratón en la instancia en el cuadro y seleccione Eliminar. Puede eliminar todas las instancias modificadas haciendo clic con el botón derecho del ratón en el cuadro y seleccionando Desactivar todo.
