Propiedades de documento - Globos

Puede especificar configuraciones de dibujo de nivel de documento para anotaciones de globos. Puede reemplazar estos parámetros en el PropertyManager. Disponible para todos los tipos de documentos.

Para abrir esta página:

Con un dibujo abierto, haga clic en Opciones (barra de herramientas Estándar), seleccione la pestaña Propiedades de documento y, por último, seleccione Anotaciones > Globos.

Estándar general de dibujo

Estándar general de dibujo Heredado de la configuración de página Estándar de dibujo seleccionada.

Estándar básico de globos

Estándar básico de notas
Seleccione un estándar:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Estilo de líneas indicativas

Estilo de línea indicativa Seleccione: un estilo.
Grosor de línea indicativa Seleccione: un espesor o elija Tamaño personalizado e introduzca uno.

Estilo de marco

Estilo de marco Configura el estilo para la forma alrededor del texto.
Grosor de marco Seleccione: un espesor o elija Tamaño personalizado e introduzca uno.

Texto

Fuente

Haga clic para modificar la fuente.

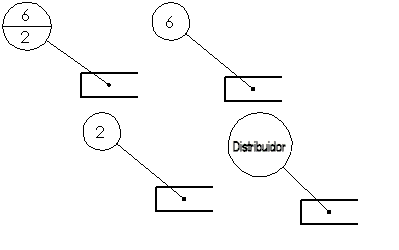

Superior Para la sección superior de globos de línea de partición circular o para todos los tipos de globo, seleccione:
  • Texto
  • Número de artículo
  • Cantidad
  • Propiedades personalizadas
Superior se aplica a globos únicos y en pila.
Inferior Para la sección inferior de los globos de línea de partición circular, seleccione:
  • Texto
  • Número de artículo
  • Cantidad
  • Propiedades personalizadas

Visualización de líneas indicativas

Visualización de líneas indicativas Seleccione entre:
  • Recta
  • Plegado Inserta un pliegue horizontal en la línea indicativa que está alineada con el texto. Seleccione una de las siguientes opciones:
    • Usar longitud de línea indicativa del documento. Deriva la longitud de la línea indicativa desde la configuración de la página Anotaciones.
    • Longitud de línea indicativa. Permite introducir la longitud de la sección no acodada de la línea indicativa.

Capa

Capa
Seleccione una capa.
Primero debe crear capas para el dibujo antes de que pueda seleccionarlas para propiedades de documentos.
Debe seleccionar Por estándar para Capa (barra de herramientas Capa) en el documento de vista de dibujo para aplicar esta configuración de capa.

Globo único

Estilo Seleccione Ninguno para mostrar el texto del globo sin borde o seleccionar una forma de globo. El valor predeterminado es Circular
Circular Triangular
Hexágono Cuadro
Rombo Pentágono
Línea de partición circular Bandera - 5 lados
Bandera - Triángulo Subrayado
Cuadrado Cuadrado Círculo
Inspeccionar Ninguno
Tamaño Seleccione un tamaño (un número de caracteres determinado), Adaptado al espacio (se ajusta automáticamente al texto) o Tamaño personalizado (usted define el tamaño del globo).

Globos en pila

Estilo Seleccione una forma de globo.
Tamaño

Seleccione un tamaño (un número de caracteres determinado), Adaptado al espacio (se ajusta automáticamente al texto) o Tamaño personalizado (defina el tamaño del globo).

Diseño de globos automáticos

Seleccione un diseño:
  • Botón balloon_auto_square.png Cuadrado
  • Botón balloon_auto_bottom.png Inferior
  • Botón balloon_auto_left.png Izquierda
  • Botón balloon_auto_circular.png Circular
  • Botón balloon_auto_top.png Superior
  • Botón balloon_auto_right.png Derecha
Presentación cuadrada
