Propiedades de documento - Cotas de radios

Puede especificar configuraciones de dibujo de nivel de documento para cotas de radios. Disponible para todos los tipos de documentos.

Para abrir esta página:

Con un dibujo abierto, haga clic en Opciones (barra de herramientas Estándar), seleccione Propiedades de documento y, a continuación, seleccione Cotas > Radio.

Estándar general de dibujo

Estándar general de dibujo Heredado de la configuración de página Estándar de dibujo seleccionada.

Estándar básico de cota radial

Estándar básico de cota radial
Seleccione un estándar:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • Gb

Estilo de línea de cota/indicativa

Estilo de línea indicativa Seleccione: un estilo.
Grosor de línea indicativa Seleccione: un espesor o elija Tamaño personalizado e introduzca uno.

Texto

Fuente

Haga clic para modificar la fuente.
horizontalhorizontal Izquierda
Centro
Derecha
Justificación de texto vertical Superior
Intermedia
Inferior

Cotas duales

Visualización de cotas duales Seleccione para mostrar cotas en unidades duales.
Mostrar unidades para visualización dual Seleccione para mostrar unidades para el segundo conjunto de cotas.
Partir cuando la posición del texto sea "Línea indicativa continua, texto alineado" Seleccione para establecer cotas lineales nuevas con cotas duales para visualizar una división superior e inferior a la línea de cota no rota.
Posición de valor de cota Superior
Inferior
Derecha
Izquierda

Precisión primaria

Precisión de unidad Seleccione el número de dígitos incluidos después de la coma decimal para el valor.
PM_Tol_Precision_DualDim.gif Precisión de tolerancia Seleccione el número de dígitos incluidos después de la coma decimal para la tolerancia.

Precisión dual

Precisión de unidad Seleccione el número de dígitos después de la coma decimal en la lista para el valor en las unidades secundarias.
PM_Tol_Precision_DualDim.gif Precisión de tolerancia Seleccione el número de dígitos después de la coma decimal para los valores de tolerancia para las unidades secundarias.

Capa

Capa
Seleccione una capa.
Primero debe crear capas para el dibujo antes de que pueda seleccionarlas para acceder a las propiedades de documento.
Debe seleccionar Por estándar para Capa (barra de herramientas Capa) en el documento de vista de dibujo para aplicar esta configuración de capa.

Posición del texto

Línea indicativa continua, texto alineado
Línea indicativa rota, texto horizontal
Línea indicativa rota, texto alineado

Ubicación de flechas

Datos previos arrows_follow_position_cleared.gif
Las flechas inteligentes siguen la posición del texto arrows_follow_position_selected.gif
Las flechas inteligentes están asociadas a los arcos y señalan en dirección opuesta a la cota arrows-attach-point-away.gif

Opciones

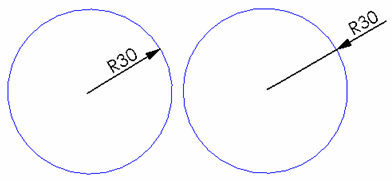

Visualizar con línea indicativa continua

Para estándares distintos de ANSI, muestra una línea indicativa a través del centro, en lugar de en la circunferencia.

 Si está seleccionada, la línea indicativa incluye el centro.

Si no está seleccionada, la flecha de la línea indicativa se detiene en la circunferencia.
Tolerancia

Haga clic para establecer la tolerancia.
