| Aplicar MMC a operaciones de referencia de tamaño |
Define si un símbolo de MMC (condición de material máxima) se coloca en los campos de referencia cuando la operación de referencia es una operación de tamaño.
|
| Usar como datos primarios: forma tolg. |
Establece el valor de tolerancia para las tolerancias de formas que se aplican a las operaciones de referencia primarias. DimXpert utiliza esta opción cuando la operación de referencia primaria sea un plano, en cuyo caso se aplica una tolerancia de planitud.

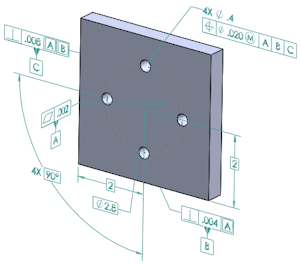

El esquema de cotas que se muestra se creó con la herramienta Esquema de acotación automática utilizando la referencia A como la referencia primaria. Observe la tolerancia de planitud aplicada a la referencia A.
|
| Usar como datos secundarios: orientación o ubicación tolg |
Establece el valor de tolerancia para las tolerancias de orientación y ubicación que se aplican a las operaciones de referencia secundarias.
El esquema de cotas que se muestra se creó con la herramienta Esquema de acotación automática utilizando la referencia A como la referencia primaria y la referencia B como la referencia secundaria. Observe la tolerancia de perpendicularidad aplicada a la referencia B relativa a la referencia A.
|
| Usar como datos terciarios: orientación o ubicación tolg |
Establece el valor de tolerancia para las tolerancias de orientación y ubicación que se aplican a las operaciones de referencia terciarias.
El esquema de cotas que se muestra se creó con la herramienta Esquema de acotación automática utilizando la referencia A como la referencia primaria, la referencia B como la referencia secundaria y la referencia C como la operación de referencia terciaria. Tenga en cuenta la tolerancia de posición aplicada a la referencia C relativa a las referencias A y B.
|
| Cotas básicas |
Utilice la opción Cotas básicas para activar o desactivar la creación de cotas básicas y para seleccionar si se utilizarán los esquemas de acotación En cadena, De línea base o Polar. Esta opción se aplica a las tolerancias de posición creadas por los comandos Esquema de acotación automática, Tolerancia geométrica y Recrear cota básica. Las cotas básicas pueden crearse automáticamente en los casos más comunes al aplicar tolerancias de posición geométrica a operaciones de refrentado, avellanado, cilindro, muesca, taladro sencillo y ranura.
|
Cadena
|
Crea cotas en cadena entre operaciones de matriz paralelas. Cuando las operaciones no son paralelas, se utilizan las cotas de línea base.
|
|
Referencia
|
Crea cotas de línea base que pueden aplicarse a cualquier matriz más allá de la orientación que tengan entre sí. En este ejemplo, las operaciones dentro de la matriz no son todas paralelas.
|
|
Polar
|
Crea cotas polares entre matrices de taladros, conos, taladros refrentados y avellanados. Especifique la cantidad mínima de taladros para la matriz.
|
Las cotas básicas sólo se crean cuando pueden colocarse perpendiculares al eje o al plano de las operaciones. En el ejemplo que se muestra, las cotas básicas no se crean porque las muescas no son paralelas entre sí ni con ninguno de los planos de referencia.  Utilice el comando Recrear cotas básicas para crear o reparar el esquema de acotación básico de una tolerancia de posición geométrica dada. Consulte Recreación de cotas básicas para obtener más información. Por ejemplo, si modifica una matriz de taladros agregando o eliminando taladros, es posible que el esquema de acotación básico no se actualice como es necesario. Ejecute este comando para repararlo. Cuando se ejecuta el comando, DimXpert aplica el esquema de la cota, Línea base o Cadena, que estableció bajo .
 |
| Acotación en cadena aplicada a una matriz de taladro |
 |
| de línea base |
 |
| Polar |
|
| Posición |
Define los valores y criterios de tolerancia que se utilizarán al crear tolerancias de posición.
|
En MMC
|
Coloca un símbolo de MMC (condición de material máxima) en el compartimento Tolerancia 1 del marco de control de operación, cuando corresponde.
|
|
Compuesto
|
Crea tolerancias de posición compuestas.
Desactive la opción Compuesto para crear tolerancias de posición de segmento único.  |
|
| Perfil de la superficie |
Define los valores y criterios de tolerancia que se utilizarán al crear tolerancias de perfil de orientación.
|
Compuesto
|
Crea tolerancias de perfil compuestas. Desactive la opción Compuesto para crear tolerancias de perfil de segmento único.  |
|
| Descentramiento |
Define la tolerancia que se utilizará al crear tolerancias de descentramiento. Sólo se crean tolerancias de descentramiento cuando el Tipo de pieza del esquema de acotación automática es Torneada y el Tipo de tolerancia es Geométrica. |
