Los documentos de piezas y ensamblajes SOLIDWORKS son compatibles con anotaciones 3D de acuerdo con la norma ASME Y14.41-2003.
Para activar el modo de vista de anotaciones, haga clic con el botón derecho del ratón en la carpeta Anotaciones
y seleccione Activar la visibilidad para Vista de anotaciones.

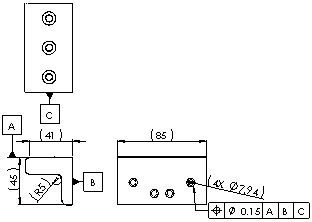

Las anotaciones 3D se organizan de acuerdo a las vistas ortográficas del modelo, como por ejemplo superior, inferior, isométrica, etc. Estas orientaciones se llaman vistas de anotación y replican las orientaciones de la vista de dibujo estándar. Las vistas de anotaciones se pueden crear automática o manualmente.
De forma predeterminada, existe una vista de anotaciones para piezas y ensamblajes: Elementos no asignados
. Esta vista contiene todas las anotaciones que no se insertaron en una vista de anotaciones específica. Haga doble clic en cualquier vista de anotaciones para ver las anotaciones de la vista. Una flecha
indica cuándo una vista de anotaciones está activa.
Después de crear vistas de anotación en el modelo, se pueden utilizar estas vistas en un dibujo. Las vistas de anotación se convierten en vistas de dibujo 2D de forma que las anotaciones insertadas en el modelo aparezcan en el dibujo.
Las anotaciones 3D en piezas no están vinculadas dinámicamente a sus dibujos correspondientes. Si cambia una anotación 3D en una pieza, los dibujos no se actualizan. Deberá volver a insertar la vista de dibujo para que el cambio surta efecto.
