Vista auxiliar

Una vista auxiliar es similar a una vista proyectada, salvo que está desplegada normal a una arista de referencia en una vista existente.

Es posible crear una vista auxiliar a partir de una vista de ensamblaje explosionada.

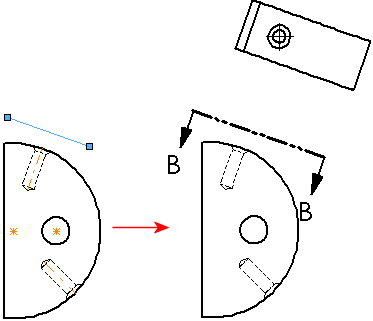

Puede seleccionar líneas croquizadas para plegar. En este ejemplo, para orientar correctamente la vista auxiliar, agregue una relación perpendicular entre la línea croquizada y el eje de taladro temporal.



Ejemplo: Uso de una vista auxiliar

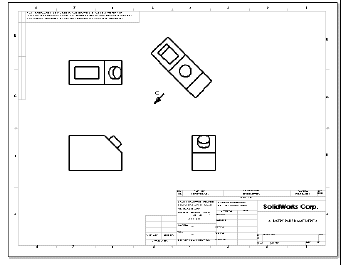

La arista con ángulo de la vista frontal se selecciona para la Vista auxiliar, que se encuentra en la esquina superior derecha con una flecha de vista etiquetada como C.
