Anotaciones múltiples

El término anotaciones múltiples se refiere a:
  • Crear múltiples instancias de un tipo de anotación
  • Copiar y pegar cualquier combinación de anotaciones y otras entidades
Se pueden mover o copiar múltiples anotaciones tal como se explica a continuación:
  • Puede seleccionar anotaciones, cotas, vistas de dibujo y entidades de croquis. Puede seleccionar elementos de forma individual o arrastrando un cuadro de selección.
  • Puede cortar y pegar o arrastrar múltiples elementos en los dibujos, o puede utilizar las herramientas Mover entidades o Copiar entidades. Cualquier elemento individual puede desplazarse, eliminarse, etc., una vez se encuentre en la nueva ubicación.
  • Cuando se pegan varios elementos, el punto de pegado es el centro de todos los elementos seleccionados. Todos los elementos pegados conservan sus posiciones relativas.
  • Si lo desea, puede cortar o copiar elementos de una hoja de dibujo y pegarlos en otra hoja.
  • De modo similar, puede cortar o copiar elementos que pertenezcan a distintas vistas. Al pegar los elementos, éstas se asocian a la vista activa.

Creación de múltiples anotaciones

Puede crear múltiples instancias de un tipo de anotación sin cerrar el PropertyManager o el cuadro de diálogo.

No todas las anotaciones son compatibles con múltiples instancias.

Para crear múltiples anotaciones:

  1. Haga clic en la herramienta adecuada en la barra de herramientas Anotaciones o en Insertar > Anotaciones y seleccione una herramienta del menú.
  2. Escriba el texto y seleccione las opciones en el PropertyManager o en el cuadro de diálogo.
  3. Con el PropertyManager o el cuadro de diálogo aún abierto, haga clic en la zona de gráficos para situar la anotación.
    • Haga clic tantas veces como sea necesario para situar múltiples copias.
    • Si la anotación tiene una línea indicativa, haga clic para colocar la línea indicativa y, a continuación, vuelva a hacer clic para colocar la anotación.
  4. Puede cambiar el texto y otros elementos en el PropertyManager o en el cuadro de diálogo para cada instancia de la anotación.
  5. Haga clic en PM_OK.gif

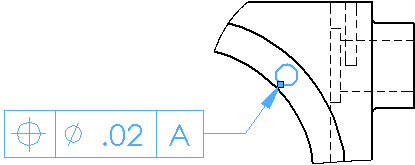

Copia y pegado de anotaciones

Para copiar y pegar anotaciones:

  1. Seleccione una anotación.
  2. Haga clic en Copiar tool_Copy_Standard.gif (barra de herramientas Estándar) o en Edición > Copiar.
    .
  3. Haga clic en la hoja y en Pegar tool_Paste_Standard.gif (barra de herramientas Estándar) o en Edición > Pegar.

    Puede editar y volver a asociar la copia.


    También puede presionar la tecla Ctrl y arrastrar una anotación. Al colocar la anotación, se muestra una copia.
