Matriz lineal de notas

Puede mostrar notas en matrices lineales en dibujos.

Para crear una matriz lineal de nota:

  1. Seleccione la nota.
  2. En una vista de dibujo, haga clic en En una vista de dibujo, haga clic en (barra de herramientas Anotaciones) o en Insertar > Anotación > Matriz lineal de notas.
  3. En el PropertyManager, en Dirección 1:
    • Establezca Separación dim_lin_d1.png entre las notas. Así mismo, puede configurar la separación en la zona de gráficos .
    • Defina Número de instancias pattern_linear_count.png como el número total de notas que hay que crear. Así mismo, puede configurar el número de instancias en la zona de gráficos .
    • Configura Ángulo dim_ang_01.png en una dirección angular desde la horizontal (eje X). Por ejemplo, para crear la matriz a lo largo de una línea de 45º que inicia la nota, configure Ángulo en 45.
    • Haga clic en Invertir dirección para crear la matriz a lo largo de la extensión de la línea. Por ejemplo, si configura Ángulo en 45, al hacer clic en Invertir dirección se crea la matriz a lo largo de una línea de 225º que inicia la nota. Cuando hace clic en Invertir dirección, el valor de Ángulo se actualiza. También puede invertir la dirección en la zona de gráficos haciendo clic en el asa .
      Puede cambiar la separación y el ángulo de la matriz en la zona de gráficos arrastrando el punto de selección .
  4. Repita el paso 4 para Dirección 2.
    La Dirección 2 se activa cuando Número de instancias es superior a 1.
  5. Haga clic en .

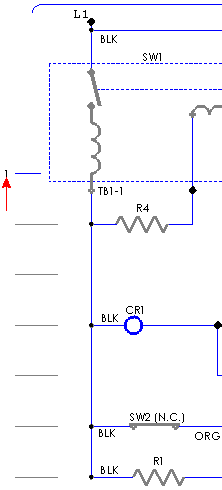

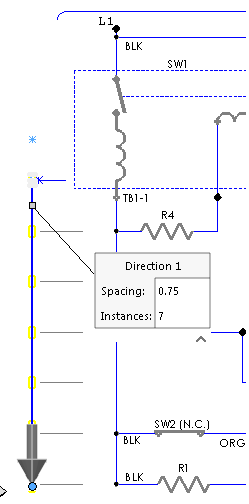

    Nota inicial Creación de una matriz lineal de notas

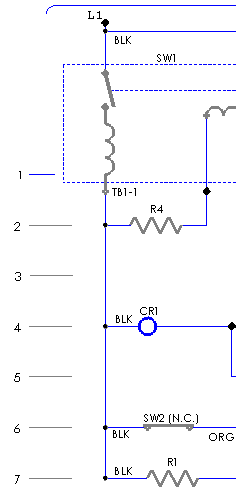

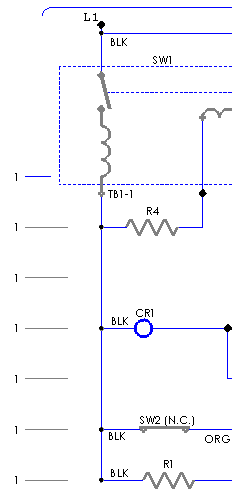

    Matriz lineal de notas Matriz lineal de notas editada
  6. Después de crear la matriz, puede editar las notas individualmente.
